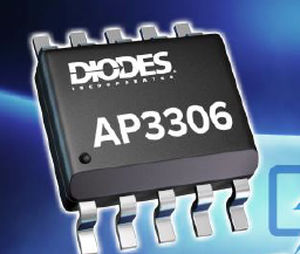

集成电路的供电控制器 AP3306

有源钳位反激式 (ACF) 操作，嵌入式 LDO，用于全范围 USB PD3.0 (3.3~21V)，优化为 45~65W 输出功率，带高压启动电路 AP3306 是一款高度集成的有源钳位反激式 (ACF) 控制器，专为离线电源而优化设计，可满足超低待机功耗、高功率密度和全面保护的要求。该控制器实现了非互补的高低压侧控制机制，可实现漏电能量回收和零电压开关 (ZVS)，从而达到最高能效。AP3306 通过 HV 引脚提供高压启动功能，降低了待机损耗。此外，AP3306 还集成了 VCCL LDO 电路，使 LDO 能够将宽范围的 VCCL 调节到可接受的值。这使得 AP3306 成为 USB-PD 等宽范围输出电压应用的理想之选。内置的频率抖动功能也大大简化了 EMI 设计。在空载或轻载时，集成电路将进入突发模式，以最大限度地降低待机功耗。设置最低开关频率（约 22kHz）是为了避免噪音。当负载增加时，集成电路将进入带频率折返的 ACF 模式，以提高系统效率和电磁干扰性能。最大开关频率（约 130kHz 或 200kHz（可选））设置为箝位开关频率，以减少开关功率损耗。集成电路具有全面的保护功能，例如断电保护 (BNO)、逐周期过流保护 (OCP)、VCC 过压保护 (VOVP)、次级侧输出 OVP (SOVP) 和 UVP (SUVP)、内部过温保护 (OTP)、过载保护 (OLP) 和引脚故障保护。
