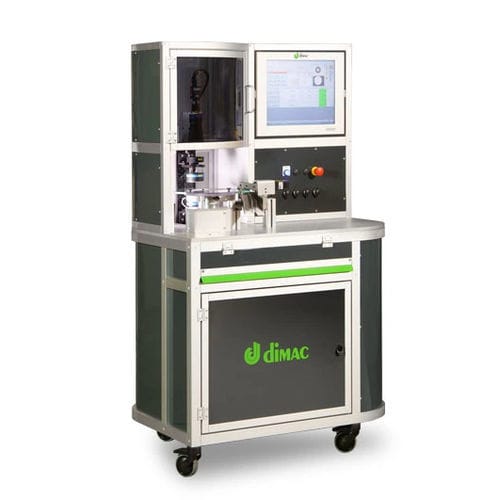

自动控制设备 spc-evo

紧凑型可编程数字

SPC-EVO 是 SPC-Dimac 应用于精冲生产的一个有意义的案例研究。工件的处理委托给一个已获专利的电动插拔式吸盘，由操作员离线将工件送入工作区。该机器可对垫圈和平面零件的表面进行全面的尺寸控制和质量检查。 工作范围 约 100 种不同的垫圈和平面部件形成精细冲裁，尺寸可达 24 毫米 每批可控制 3 至 15 件，直接来自车间。 这种机器适用于最大尺寸为 25 毫米、高 10 毫米的通用扁平部件。 可用测量 直径、长度、角度和半径的全套尺寸控制。以黑白和灰调图像检测工件的两个面。实时显示测量趋势并收集统计数据。 高分辨率照相机、特殊光学元件和照明装置可实现微米级分辨率，精度高达 5 μm。用于复杂几何形状、半径和理论报价的特殊测量工具使测量功能更加完善。 设备和功能 马达驱动的即插即用吸塑机，可在工作区装入工件：操作员可离线将工件装入吸塑机 - 将吸塑机锁定到 SPC-EVO 并按下启动循环按钮 吸塑机旋转 1 步，拖动电动玻璃台上的第一个零件 工件两面的图像由两台配有双远心光学系统和专用照明的高分辨率数码相机采集。图像由定制算法处理，用于尺寸分析和表面缺陷检测
