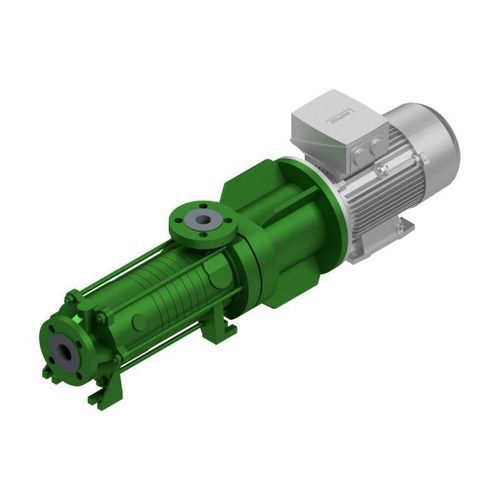

转子泵 SCMB

油用于化学品磁力驱动

描述
SCMB 型为单级或多级自吸式卧式侧道泵，适用于低流量高扬程工况。轴向吸入口与前置径向叶轮相结合，确保较低的 NPSH 值。各级通过分腔 O 型圈与大气隔离密封。泵轴采用 SiC 滑动轴承支承。泵配备永久磁力联轴器，容器套筒将被输送介质向外实现密封隔离。内部循环回路可散出涡流损失产生的热量。直接安装附加电机可免去额外轴承和机械联轴器。

应用

• 油气行业
• 化学工业
• 石油化工
• 海上（离岸）装置
• 船舶技术 / 海运
• 加注设备与航空
• 油罐储存 / 油罐群
• 可再生能源 / 环境工程

技术参数（概要）

• Q max: 32 m³/h [141 g.p.m.]（视型号与转速而定）
• H max: 600 m [1970 ft]（视型号与转速而定）
• 工作压力: 40 bar [580 psi] *
• 温度: 180° C [356° F] *
• 最高转速: 1750 min−1
• 密封 / 联轴器: 磁力联轴器
• 安装方式: 卧式
• 自吸功能: 是
• 轴承: SiC 滑动轴承
• 材质: 双相不锈钢（duplex）、镍基合金、球墨铸铁 / 铸钢、奥氏体不锈钢
• 标准: ISO 15783
• 防爆等级: 类别2 / 区域1

注意

• * 更高压力和温度可按要求提供
• ** 取决于型号与转速

技术规格

• 型号: SCMB
• 类型: 单级或多级自吸式卧式侧道泵
• Q max: 32 m³/h [141 g.p.m.]**
• H max: 600 m [1970 ft]**
• 工作压力: 40 bar [580 psi]*
• 温度: 180° C [356° F]*
• 最高转速: 1750 min−1
• 密封 / 联轴器: 永久磁力联轴器（磁力联轴器）
• 安装方式: 卧式
• 自吸功能: 是
• 轴承: SiC 滑动轴承
• 材质: duplex; 镍基合金; 球墨铸铁 / 铸钢; 奥氏体不锈钢
• 标准: ISO 15783
• 防爆等级: 类别2 / 区域1
