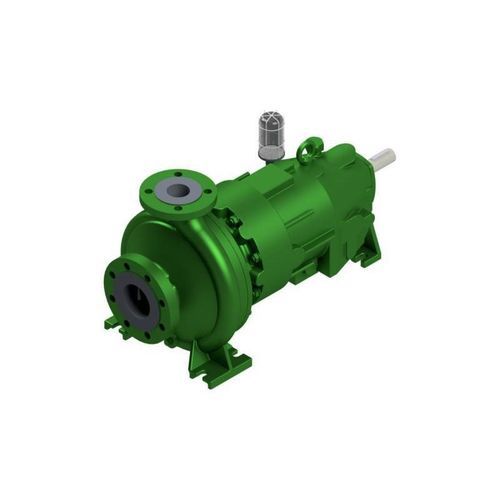

涡旋离心泵 NMR

用于石油燃料用于化学品

产品说明
NMB / Type NMR 系列为符合 ISO 2858 机壳尺寸并配备磁力联轴器的无密封化学泵。分体式容器（split pot）对介质进行密封隔离；由涡流损耗产生的热量通过内部循环回路带出。介质侧采用 SiC 滑动轴承，以实现干式、低磨损运行；驱动侧采用油润滑的滚动轴承。轴向推力在整个工况范围内通过液压措施平衡。直接法兰连接标准电机，免去联轴器对中。丰富的变型与监测选项可按工艺要求进行配置。

功能与结构
该泵为单级蜗壳式结构，采用永磁磁力联轴器。分体容器实现密封隔离，内部循环将涡流损失产生的热量带走。吸入口和排出口的耐磨环在适用情况下为标准件。轴向力的补偿可通过泄压孔、平衡孔、后刀片或其它液压措施实现，视具体配置而定。

特殊结构（可供）

• 带加热夹套的泵壳
• 带轴心悬挂的蜗壳
• 带耐磨板的开式叶轮结构
• 用于改善吸入性能的诱导器（inducer）

应用

• 石油与天然气
• 化工
• 石油化工
• 海上（离岸）
• 船舶 / 海事
• 加注与航空
• 油罐库 / 储罐场
• 可再生能源 / 环境工程

备注
磁力联轴器实现无泄漏的密封。介质侧 SiC 滑动轴承允许无润滑运行；驱动侧为油润滑滚动轴承。内部循环带走涡流损耗的热量。直接电机法兰便于紧凑安装。

特性 / 技术规格

• 名称：NMB / Type NMR
• 流量 (Q max)：最高可达 1400 m³/h [6160 g.p.m.]**
• 扬程 (H max)：最高可达 250 m [820 ft]**
• 工作压力：16 / 24 / 40 bar [232 / 348 / 580 psi]*
• 温度：最高可达 300 °C [572 °F]*
• 最高转速：3500 min−1
• 密封方式：磁力联轴器（永磁封闭式）
• 安装方式：卧式
• 自吸性：特定配置可实现
• 轴承：介质侧 SiC 滑动轴承；驱动侧油润滑滚动轴承
• 润滑：驱动侧油润滑；介质侧 SiC 轴承无润滑
• 材料：Duplex、镍基合金、球墨铸铁 / 铸钢、奥氏体铸钢
• 标准：DIN EN ISO 2858、ISO 15783
• 防爆：类别 2 / 区域 1
• 注：* 更高压力和温度可按要求提供；** 取决于机型和转速
