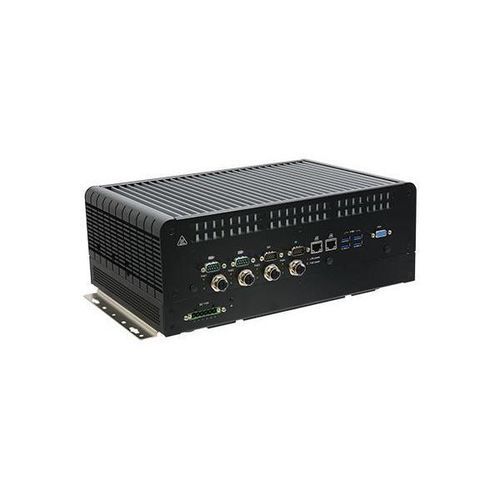

膨胀电脑 RC300-CS

EDGEIA嵌入式

产品概述

• DFI的RC300-CS是一款无风扇、支持人工智能的轨道内计算机，采用英特尔® 9/8代酷睿™处理器，并集成了英伟达™ MXM模块，可为人工智能视觉和机器学习提供加速图形处理。
• 5G功能可在边缘实现实时通信和响应。
• 专为复杂机车车辆运营中的高级驾驶员辅助、风险预测、轨道和受电弓诊断、车载监控以及乘客舒适性和安全性而设计。 主要特性
  • 第 8/9 代 Intel® Core™ 处理器
  • 4 个 M12 X 编码 PoE 端口，15.4W
  • AI 加速：支持高达 115W 的 GPU MXM 模块
  • 用于 4G/5G 蜂窝和功能模块的多个扩展插槽
  • UPS 电池：支持至少 5 分钟不间断运行
  • 支持 M.2B key 3042/3052 5G-NR 模块
  • 4 x 可插拔 2.5" 7mm SSD 存储托架
  • 15 年 CPU 生命周期支持，直至 34 年第二季度（基于 Intel IOTG 路线图）
  应用
  • 电动城际公交
  • 自动驾驶车辆
  • MaaS（移动即服务）
  • 车队管理
  • 机器人出租车
  • AI 铁路监控
  • 无人驾驶和自动驾驶系统
  • 轨道监控

系统规格

Processor: 8th/9th Generation Intel® Core™ Processors, LGA 1151 (i7-9700TE, i7-8700T, i5-9500TE, other on request)

Chipset： Intel® Q370

Memory: Dual Channel DDR4 2666/2400 MHz by SODIMMs up to 64GB

BIOS:AMI SPI 128Mbit

图形

控制器： Intel® HD Graphics

显示输出： 1 x VGA (DB-15)、1 x HDMI (螺丝锁)、1 x DP++ (螺丝锁)

支持的分辨率：VGA最高1920x1200@60Hz，HDMI最高4096x2160@24Hz，DP++最高4096x2304@60Hz

支持NVIDIA Optimus技术

AI 加速器

接口： x16 PCIe 3.0 上的 MXM A、B、C 类型

控制器： Nvidia Quadro 嵌入式/Nvidia Geforce 系列

存储

外部： 4 x 可插拔 2.5" 7mm SSD 带锁存储托架 (RC300H-CS)，2 x 可插拔 2.5" 7mm SSD 带锁存储托架 (RC300L-CS，RC300H-CS-UPS)

内部： 1 x M.2 2280 M 键支持 SATA SSD

扩展扩展

1 x 半尺寸 Mini PCIe，用于 WiFi/BT 模块（PCIe x1 和 USB 信号）

2 x 全尺寸 Mini PCIe（PCIe x1、USB 2.0、SIM 卡插座各一个）

1 x M.2B 键支持 3042、3052 设备或 5G 模块（PCIe x1、USB2.0、USB3.0、SIM 卡插槽支架，外部可访问）

1 x M.2 2280 M 键支持 2242、2260 和 2280 设备（PCIe x4 和 SATA，支持启动）

。 音频

编解码器： Realtek ALC888

接口： 1 x 麦克风输入，1 x 线路输出

以太网

以太网

5 x Intel® I210IT NIC (10/100/1000Mbps)

1 x Intel® I219LM with iAMT11.0 PCIe (10/100/1000Mbps) (iAMT 仅在 Core i7/i5 上使用)

2 x RJ45 GbE

4 x M12 802.3af 15.4W PoE 端口

以太网LED 指示灯

1 个电源指示灯（绿色）

5 个存储指示灯（红色）

4 个 PoE 指示灯

LED 指示灯前端输入/输出

4 x M12 802.3af PoE（最大 15.4W，PSE 侧，不支持局域网唤醒）

2 x GbE（RJ-45，支持局域网唤醒）

2 x BIOS 选择 RS-232/422/485 by 2x DB-9

4 x USB 3.0（A 型）

1 x VGA 显示输出（DB-15）

1 x 8 位隔离 DI 端口（DB-9）

1 x 8 位隔离 DO 端口（DB-9）（2KV 隔离）

电源输入：RC300H-CS: 1 x 6 针 5.0mm 端子板；RC300L-CS: 1 x 9 针 5.0mm 端子板

。 后部输入/输出

2 x USB 2.0（A 型）

1 x HDMI、1 x DP++

1 x 麦克风输入、1 x 线路输出（3.5 mm 3P 耳机插孔）

1 x 电源按钮、1 x 复位按钮

7 x SMA 型天线孔，用于 GNSS、WWAN/LTE MIMO、WLAN/BT MIMO、5G

3 x SIM 卡插座（带盖子，可从外部接入）

看门狗定时器 看门狗定时器

系统复位，可通过软件在 1 至 255 秒之间进行编程

。 安全性

TPM2.0

。 电源

RC300H-CS：标称 110VDC (77VDC~137.5VDC)

RC300L-CS: 标称 12/24VDC (9VDC~36VDC)

可选 UPS 电池套件，在最大满载情况下至少运行 5 分钟。300W（仅 RC300H-CS，占用两个固态硬盘空间）

。 操作系统支持

Windows10物联网企业版64位

Ubuntu 18.04

。 环境

工作温度：-25°C 至 70°C（CPU+GPU<100W），10 分钟内最高可达 +85°C；-25°C 至 55°C（CPU+GPU<160W），10 分钟内最高可达 +70°C

存储温度：-40 至 85°C

相对湿度：10% 至 90%（非冷凝）

机械机制

尺寸： 340.5 x 132 x 223 毫米（3U 高度，不包括橡胶脚垫）

结构：金属 + 铝

安装：壁式安装

重量：9.85 千克

标准和认证

冲击：EN61373：2010，1 类 A 级和 B 级

振动：EN61373：2010，1 类 B 级

认证：EMC：EN50121-3-2，防火：EN45545，铁路法规：EN50155（S2 级：RC300H-CS 为 10 毫秒中断），C1 级电源转换：在 100 毫秒内 0.6 Un 无中断

。 包装清单

1个 RC300-CS 系统单元

1 个电源连接器

1 个安装支架

原产地：德国 原产国认证

• RoHS 认证
• CE 认证
• FCC 认证
• UKCA 认证

技术规格技术规格（摘要）

• 第 8/9 代 Intel® Core™ 处理器
• 最高 64GB DDR4 内存
• 多个 PoE、GbE、USB、串行、DIO 和显示端口
• 通过 MXM 模块进行AI 加速
• 宽电压和温度支持
• 无风扇、坚固耐用的设计
• 全面的铁路认证

。
