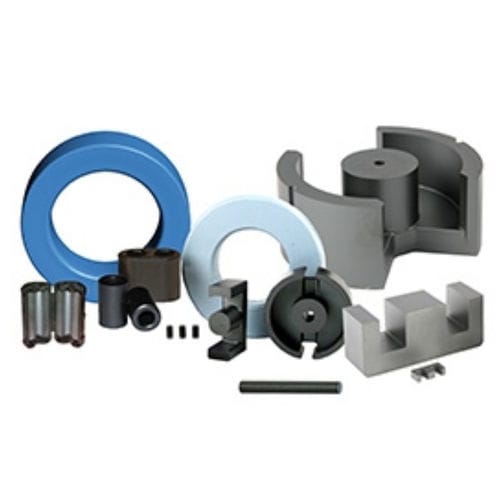

软性铁氧体磁心

MnZn

铁氧体是由各种氧化物组成的、以氧化铁为主要成分的陶瓷、均质材料。 根据化学成分，软铁氧体可分为：锰锌铁氧体和镍锌铁氧体。在每个类别中，通过改变化学成分或制造技术，可以制造出许多不同的锰锌和镍锌材料等级。 锰-锌铁氧体。这种类型是最常见的，比镍锌铁氧体的应用要多得多。在锰锌类别中，可以有大量的材料。材料的选择主要是需要适应的应用的功能。 镍锌铁氧体。这一类的特点是材料电阻率高，比锰锌铁氧体高几个数量级。镍锌铁氧体是工作在l-2MHz到几百兆赫兹的首选材料。为了覆盖如此广泛的频率范围和不同的应用，多年来已经开发了大量的镍锌材料。某些镍的化学成分，特别是那些含有钴的成分，会因某些类型的压力而发生不利的变化，如掉落的机械冲击或一些研磨操作。导致的变化可能包括渗透性的增加和核心损失（Q值的降低）。这些变化是无法逆转的，但在某些情况下，在高温下的热退火可以恢复一些初始特性。 磁芯的几何形状。磁芯的几何形状可以被定制，以满足特定的磁性和机械要求。一个可调谐的高Q值电感器决定了它的磁芯形状与电视线输出变压器中使用的不同。
