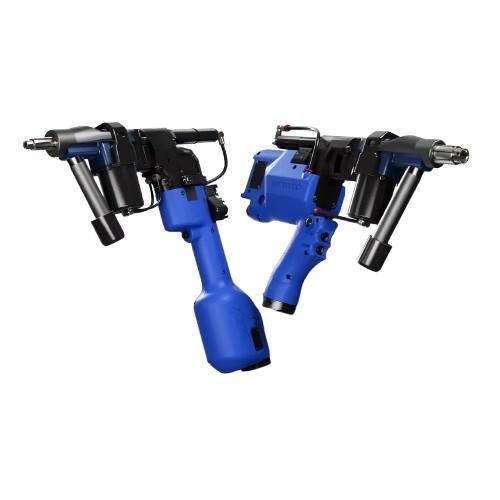

手持电钻 EDU series电动变速紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 手持
- 能源类型
- 电动
- 其他特性和选项
- 紧凑型, 变速, 高精度, 模块化
- 功率
1,500 W, 3,000 W
- 电压
110 V, 230 V
产品介绍
概述
型号
系统组成
主要能力
控制器与连接
电机与安全
气动与润滑
QC 刀头模块（M-EDU-QC）
关键差异（M-EDU vs M-EDU-QC）
数据与过程可追溯性
附加功能
典型应用
技术规格（摘要）
- Desoutter 的 EDU 系列是面向工业与航空航天的全电动钻孔单元，适用于钻孔、铰孔与锪孔工序，覆盖从 CFRP 到钛合金的材料，结合模块化刀头、精准电机控制与工艺软件。
型号
- L-EDU：轻型/紧凑型，面向单一材料的小孔径重复钻孔，便于集成。
- M-EDU：模块化单元，适用于多层材料与关键工序；M-EDU-QC 变体配备快换（QC）刀头接口与 RFID 识别。
系统组成
- 控制器：系统中心，管理电机控制、刀头模块与安全功能。
- 脐带电缆：电力与信号连接，标准长度 3 m / 5 m / 7 m，亦可定制。
- 电机：驱动旋转与进给（M-EDU 为双电机架构）。
- 刀头模块：可互换的工装模块（QC 版本为快拆接口），包含润滑与传感。
主要能力
- M-EDU 的速度与进给独立控制（双电机）以保证稳定的孔质量。
- 模块化刀头设计可快速适配不同工艺和无限数量的刀头类型。
- 集成润滑选项（支持 MQL）；QC 刀头具有自动润滑耦合接口。
- 实时过程监控与数据可追溯（转速、推力、行程），用于分析与优化。
控制器与连接
- 电源选项：230 V | 13 A | 3000 W 或 110 V | 13 A | 1500 W。
- 通信：开放协议与 MQTT；Ethernet x2（独立网络）；受保护 USB；IO 端口与示教灯；真空/压力传感输入。
电机与安全
- 参考控制值：旋转电机 48 V | 最大 70 A；进给电机 48 V | 最大 5 A；润滑电机 48 V | 最大 5 A。
- M-EDU 提供速度+进给的双电机配置以优化加工过程。
- 安全：急停与安全扭矩切断（符合 Cat.3，PL d）。
气动与润滑
- 气压范围：设备压力 0–8 bar；润滑空气 0–8 bar。
- 润滑控制：流量 0–35 ml/min；润滑罐 1.5 L；支持 MQL（需专用泵管）；QC 刀头实现集成润滑，无需外部软管。
QC 刀头模块（M-EDU-QC）
- 快拆接口支持快速刀头更换并实现即插即钻操作。
- 集成润滑耦合，断开时自动切断润滑流。
- RFID 实现刀头自动识别，支持选配前向 RFID 用于基于地理位置的工具激活。
- 换刀便捷：卡爪自动张开并配备定位销以实现快速刀具更换；集成 LED 指示与缓冲保护。
关键差异（M-EDU vs M-EDU-QC）
- 电机配置：M-EDU 系列维持双电机（转速+进给）。
- 人体工程学：M-EDU-QC 在握持与操作性上优于标准 M-EDU。
- 润滑连接：M-EDU 为手动软管连接；M-EDU-QC 为集成自动耦合。
- 刀头接口：M-EDU 为手动连接；M-EDU-QC 为快拆自动连接。
- RFID/地理定位：M-EDU-QC 支持前向 RFID 选项以实现定位激活。
数据与过程可追溯性
- 持续记录钻孔过程参数（转速、推力、行程），数据保存用于追溯与过程分析。
- 通过 EDU Config 软件管理设定与过程参数（速度、进给、润滑、吸尘、夹紧、钻孔曲线）。
附加功能
- 脐带电缆长度：3 m / 5 m / 7 m（可定制）。
- IO 端口、示教灯、吸尘信息输出、受保护 USB、真空/压力传感器输入等以支持过程监控。
典型应用
- 需要高精度与重复性的航空航天钻孔与装配（单一材料与多层材料）。
- 半自动或柔性装配线，要求快速换头、人体工程学与数据可追溯性。
技术规格（摘要）
- 电源：230 V | 13 A | 3000 W 或 110 V | 13 A | 1500 W（控制器）。
- 电机控制：旋转 48 V | 70 A max；进给 48 V | 5 A max；润滑 48 V | 5 A max。
- 通信协议：Open Protocol、MQTT；Ethernet x2；受保护 USB。
- 安全：急停 Cat.3 PL d；安全扭矩切断 Cat.3 PL d。
- 气压：设备 0–8 bar；润滑气 0–8 bar。
- 润滑：0–35 ml/min；罐 1.5 L；支持 MQL。
- QC 刀头：快拆锁杆、集成润滑耦合、RFID 识别、前向 RFID 选件。
- 软件：EDU Config 用于参数设定與钻孔曲线优化。
