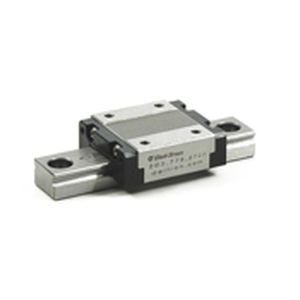

循环球线性导轨 BSGS13-1-120钢精准紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 循环球
- 其他特性
- 钢, 精准, 紧凑型
- 导轨长度
120 mm
(4.72 in)- 载荷
220 kgf, 320 kgf
产品介绍
循环球滑轨(BSG)
系列。BSGS13
模型。BSGS13-1-120
价格: $ 132.00
除非另有说明，否则所有尺寸均以毫米为单位
下面的总行程是基于每条轨道上的1个小车
小车尺寸：毫米（英寸
H : 13 (.512)
B : 27 (1.063)
L2 : 34 (1.338)
L1 : 30 (1.181)
W : 3.5 (0.138)
P1 : 20 (.788)
P2 : 15 (0.591)
S1 : M3
e1 : 3.5 (0.138)
L3 : 23 (0.906)
W2 : -
S2 : -
e2 : -
b : 10 ( 0.394)
基本额定载荷 : kgf (lbf)
动态C : 220 (485)
静态Co : 320 (705)
导轨尺寸：mm (in)
P : 25 (0.984)
H1 : 7.5 (0.295)
C : 12 (0.472)
B1 : 6 (0.236)
B2 : -
W1 : 7.5 (0.295)
d x G x h : 3.5 x 6 x 4.5
(.138 x .236 x .177)
S3 N型 : -
N : 10 (0.394)
重量：公斤(磅)
滑架 - 磅（公斤）：0.04 (0.088)
导轨 - Lb/ft (kg/m) : 0.61 (0.41)
毫米（英寸
最大长度 : 1000 (39.37)
---
