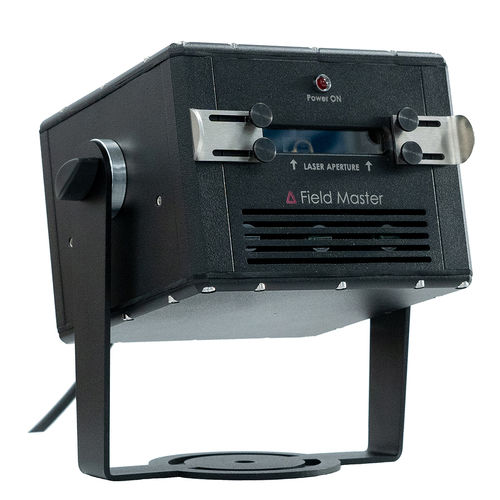

定位激光投影仪 Delta Field Master

用于组装用于标记弧形切割

产品概述
Delta Field Master 是一款工业级激光划线投影仪，用于在高通行量、多尘或恶劣环境中替代胶带或油漆，实现耐久的地面标识。安装和校准简便，可调节投影长度并预设线宽，适用于室内与室外工业应用。该机为激光3R类，能投射远距离高亮度线条，适用于行人区、叉车通道、集装箱/半挂车对接区划分及设备集成。

主要特性

• 高亮度二极管激光线，使用寿命长（MTTF >30,000 小时）
• 线宽可调 10–70 mm，投影角度可选
• IP65 防护，TEC 冷却，微处理器控制
• 控制输入：通过 4 针 M12 工业连接器 5–24 V DC
• 提供多种波长与功率以满足不同应用
• 支持连续运行与 OEM 集成

技术规格
光学 / 激光：
波长 (nm)：530、638、445
激光功率 (mW)：≤1000、≤1500（视型号而定）
激光等级：3R
技术：二极管

电气规格：
输入电压：90–265 VAC，50/60 Hz
输入电流：1.8 A @115 V / 1 A @230 V
控制信号（激光开/关）：通过 4 针 M12 连接器 5–24 V DC
温度保护：有
保险丝：2 A @230 V（5×20 mm）
接线：金属电缆密封套
电源线长度：5 m / 10 m / 15 m / 20 m（可定制）

光学投影：
投影镜头角度：30°、45°、60°、90°、110°（可定制）
对焦：手动（可定制）
线宽：10–70 mm（可调）
DOE 投影选项：圆形、十字、光栅、方形（可定制）

机械 / 环境：
尺寸 (mm)：182 x 160 x 117
安全环：2 × DIN 580
重量：5 kg
防护等级：IP65

线长示例（约）：
角度 45° — 距离 5 m — 线长 ≈ 4.25 m
角度 60° — 距离 5 m — 线长 ≈ 5.80 m
角度 90° — 距离 5 m — 线长 ≈ 10 m
角度 110° — 距离 5 m — 线长 ≈ 15 m

注意
选择更大的光束角会增加投影线长度。请根据环境条件和可见性要求指定波长、功率和镜头角度。

附加规格

• 预计寿命 (MTTF)：>30,000 小时
• 工作温度：-40°C 至 +45°C
• 存储温度：-40°C 至 +85°C
• 开/关控制：通过 4 针 M12 连接器 5–24 V DC
• 尺寸：182 x 160 x 117 mm
• 重量：5 kg
• 防护等级：IP65
