对齐定位激光器 Delta F

蓝色红色绿色

产品概述

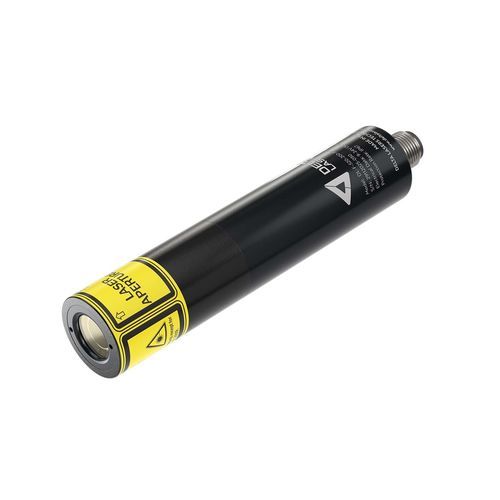

Delta F Series 定位激光线模块为零件加工与工业自动化提供精确的对准与稳定的定位。可选红、绿、蓝激光二极管，紧凑型 Ø25 mm 激光头，固定焦距，支持线、十字和点投影，光学输出范围 1 mW 至 200 mW。工作电压 9–24 V DC，阳极氧化铝制圆柱形外壳配铝制安装支架，利于散热并适用于恶劣环境下的连续运行。

主要特性

• 紧凑型 Ø25 mm 设计，防护等级 IP67
• 电气绝缘外壳
• 稳定的输出功率选项
• 激光寿命估计：30,000 小时
• 质保：2 年
• 可选投影类型：线、十字、点
• 线型轮廓：均匀或高斯分布
• 投影角度：5° 至 110°（均匀线）

产品规格
输出激光功率：1 mW – 200 mW（示例：5、10、20、35、50、80、90、100、120、170、200 mW）
波长：445 nm、450 nm、505 nm、515 nm、520 nm、635 nm、637 nm、638 nm（红/绿/蓝）
激光等级：1、2、2M、3R
技术：二极管激光
工作电压：9–24 V DC
工作温度：-10° 至 +60° C
存储温度：-40° 至 +85° C
电气保护：极性反接保护
防护等级：IP67
抗冲击等级：IK10
安装：提供标准及定制安装方案

技术参数
光头直径：Ø25 mm；尺寸：Ø25 x 109 mm；重量：105 g
焦距：固定焦距
投影类型：点（B1）、线（B2）、十字（B3）
线光学：高斯（CL）90°–110°；精密均匀线光学（PL）扇角 30°、45°、60°、90°、110° – 适用于机器视觉与高速检测
数字调制（PWM）：0V–3.3V/5V/Vin；5 kHz 可按需提供
外壳：阳极氧化铝圆柱形外壳配铝制支架
质保：2 年；预计寿命：30,000 小时
