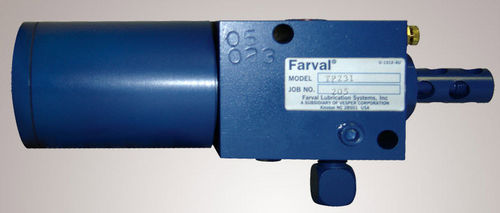

活塞泵 TP

气动式自吸式工业

应用 TP 泵是一种气动单作用活塞泵。 放电容量可从 0.57cc 至 1.1 毫升，每行程可调节。 50:1 的高压比，可提供高出口压力，即使是最坚固的应用也适用。 该泵可选择 3 个储水箱，分别为 2.3 公斤、4.5 公斤和 5.0 公斤。 低电平开关是所有单元的标准配置。 功能 当空气通过进气口供应时，空气活塞向前移动，压缩回弹簧。 空气通过通风插头排出。 当柱塞通过润滑油入口口时，剩余的润滑油通过出口止回阀排入主线。 泵的行程以及出口体积，由输出调节螺钉设定。 这可以通过先取下固定螺钉来实现。 柱塞接触调节螺钉的末端，表示行程的末端。 一旦空气通过3/2 电磁阀耗尽，回弹簧将活塞再次推回。 润滑油通过润滑油入口口吸入，出口止回阀密封出口口。 另外还供应一个排气阀，用于泵的启动以关闭计量室。
