II型避雷器

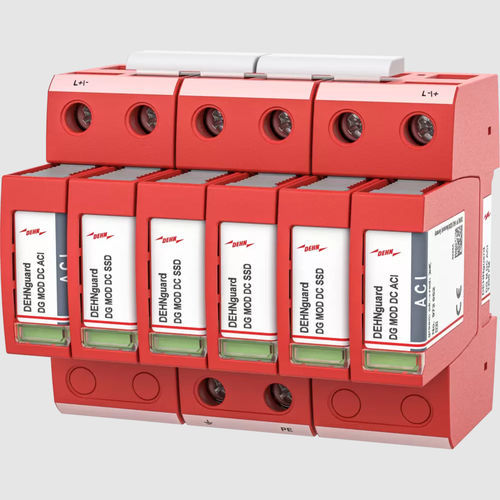

DG M DC ACI 1250 FM
电动安装
遥测信号
用于连续供料
添加到我的收藏夹
添加到产品对比表
产品规格型号
类型
2 型
应用
遥测信号, 电动安装, 用于连续供料, 防电弧
其他特性
故障指示器, 组合式, 模块化, 直流, 插入式
电压
1,250 V
主电流
最多:
20,000 A
最少:
10,000 A
产品介绍
Overview
由基座和可插拔保护模块组成的通用组合式浪涌保护器
专为直流电路及直流充电设备研发的装置方案
内置DCD直流切换装置,降低直流切换电弧引发火灾的风险
在规定应用场景下可无需额外后备熔断器使用
检视窗内设机械式绿/红指示旗显示运行/故障状态
模块锁定系统带释放按钮,可实现免工具模块更换
Variant — DEHNguard M DC ACI 1250 FM (Part No. 972150)
用于直流应用的模块化浪涌保护器;配备浮动远程信号触点。
浪涌保护装置 型号:Type 2,DG M DC ACI 1250 FM
模块化、可插拔的浪涌保护器
直流应用,宽度为6个DIN模块
机械式运行/故障状态指示
Type 2 类似 EN / IEC 61643-41 标准
由开关/火花间隙组合构成
专为直流充电设备(最高1,250 V)设计
最大连续工作电压(+ --> -):1250 V DC
额定放电电流(8/20 µs):10 kA
最大额定脉冲放电电流(8/20 µs):20 kA
最大短路承受能力(ISCCR):5 kA
浮动远程信号触点,为转换触点类型
Technical details (Part No. 972150)
SPD 分类类似 EN 61643-41 / IEC 61643-41 — Type 2
额定放电电流(8/20 µs)(In) — 10 kA
最大额定脉冲放电电流(8/20 µs)(Imax) — 20 kA
最大短路承受能力(ISCCR) — 5 kA
远程信号触点类型 — 转换触点
更多技术数据 — 详见产品变体资料
Additional product information / Tender specification (Part No. 972150)
浪涌保护装置 Type 2,DG M DC ACI 1250 FM
模块化、可插拔的浪涌保护器
直流应用,宽度为6个DIN模块
机械式运行/故障状态指示
Type 2 类似 EN / IEC 61643-41 标准
由开关/火花间隙组合构成
专为直流充电设备(最高1,250 V)设计
最大连续工作电压(+ --> -):1250 V DC
额定放电电流(8/20 µs):10 kA
浮动远程信号触点,为转换触点类型
经 EN 60068 振动与冲击测试
符合 IEC 61851-23 标准
Technical specifications
产品系列:DEHNguard ME/SE DC ... (FM)
结构:模块化组合式浪涌保护器(基座 + 可插拔保护模块)
适用范围:直流电路,包括直流充电设备(变体可达1250 V DC)
远程信号:浮动转换触点(视具体变体而定)
DCD直流切换装置:防止直流切换电弧引起的火灾损害(视变体而定)
SPD 分类:根据变体和配置为 Type 1+2 或 Type 2
额定放电电流(8/20 µs):典型值 10 kA 或 12.5 kA(视变体而定)
最大额定脉冲放电电流(8/20 µs):可达 20 kA
雷击冲击电流(10/350 µs):例如组合型(ME)变体为 5 kA
电压保护水平(Up):随变体不同(示例:<0.5 kV、<1.25 kV、<2.0 kV、<3.0 kV)
短路承受能力(SCCR):随变体不同(示例:5 kA、300 A、25 kA 等,取决于型号与后备熔断器条件)
最大连续工作电压(UC):变体示例:60 V DC、242 V DC、550 V DC、900 V DC、1000 V DC、1250 V DC
模块宽度:根据型号,变体从1.5模块至6个DIN模块不等
故障指示:检视窗内的机械式绿/红指示旗
模块更换:带释放按钮的免工具插拔式锁定系统
