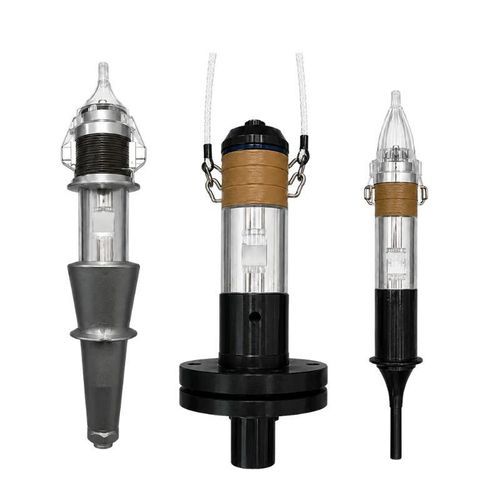

圆柱超声波换能器 BBWD-20KP2000

压电压电高频率

产品概述
BBWD-20KP2000 是用于工业超声波焊接设备的压电换能器。标称频率为 20 kHz，额定功率 2000 W，将超声波发生器提供的高频电能转换为机械振动，随后由增幅器（booster）和声棒将该振动传递到焊接区域。

产品系列
系列包括 15、18、20、28、35 kHz 的标称频率以及 300 至 2600 W 的额定功率范围。选型应根据发生器频率、所需功率和可用安装空间进行。

主要规格
参数 | 数值
型号 | BBWD-20KP2000
标称频率 | 20 kHz
共振频率 | 19.8 ± 0.3 kHz
静电容量 | 17000–18000 pF
共振阻抗 | ≤10 Ω
额定功率 | 2000 W
直径 | 50 mm
高度 | 112 mm

产品特性

• 为工业超声波焊接设备设计
• 螺栓夹紧式压电结构
• 兼容超声波发生器、增幅器和声棒
• 提供多种频率和功率配置
• 提供不同直径和高度以便设备集成

可用配置
型号 | 共振频率 | 静电容量 | 共振阻抗 | 额定功率 | 直径 | 高度
BBWD-15KP2600 | 14.8 ± 0.3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14.8 ± 0.3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17.8 ± 0.3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19.8 ± 0.3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19.8 ± 0.3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19.8 ± 0.3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19.8 ± 0.3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27.8 ± 0.3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27.8 ± 0.3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34.8 ± 0.3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

典型应用

• 塑料零件的超声波焊接
• 无纺布及合成材料的焊接
• 包装、封口及工业装配
• 超声波切割及相关工业加工设备
• 自动化超声波焊接系统

选型注意事项
换能器的标称频率必须与超声波发生器、增幅器和声棒匹配。最终选型前还应确认所需功率、安装空间、负载条件及被处理材料。

技术规格

• 型号：BBWD-20KP2000
• 标称频率：20 kHz
• 共振频率：19.8 ± 0.3 kHz
• 静电容量：17000–18000 pF
• 共振阻抗：≤10 Ω
• 额定功率：2000 W
• 直径：50 mm
• 高度：112 mm
• 结构：螺栓夹紧式压电换能器
• 兼容性：与超声波发生器、增幅器和声棒配合使用
• 可用频率选项：15、18、20、28、35 kHz
• 可用功率范围：300–2600 W
