可浸没超声波换能器 BBAT-Q50D2

高频率

产品概述

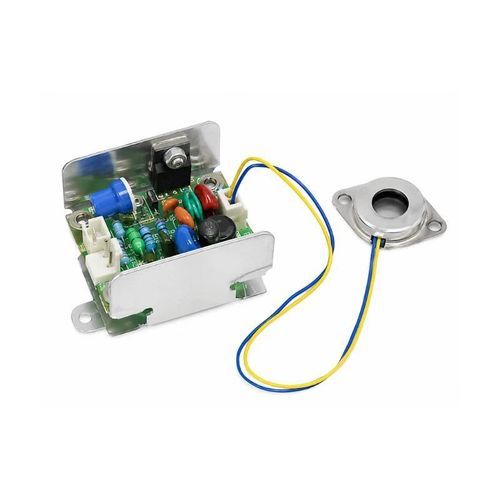

BBAT-Q50D2 为带配套驱动 PCB 的超声雾化换能器。标称在 2.4–2.6 MHz 工作、5 W 额定功率、12 V DC 输入条件下，产生雾量 >50 mL/h，液滴尺寸 2–3 µm。适用于雾化器、加湿器及工业雾化系统集成；提供多种频率、功率和电压选项以满足 OEM 设计需求。

主要参数
型号：BBAT-Q50D2
雾量：>50 mL/h
液滴尺寸：2–3 µm
工作频率：2.4–2.6 MHz
额定功率：5 W
输入电压：12 V DC
参考寿命：15000 h
工作水位：18–28 mm
液体温度范围：0–50 °C
测试液：纯水
重量：0.08 kg

产品特性

• 换能器配套驱动 PCB，便于即插即用集成
• 可产生细小液滴（可选配置覆盖 1–5 µm）
• 低压 DC 输入选项（5–48 V）及多档额定功率（2–30 W）
• 多种涂层选项，适用于饮用水、腐蚀性液体或需增强耐腐蚀的场合
• 提供多种换能器与 PCB 尺寸，便于 OEM 安装
• 支持功率调节及低液位保护设计

可选配置
BBAT-Q380D4 — 1.7 MHz；48 V DC；30 W；液滴 4–5 µm；雾量 >380 mL/h；寿命 3000 h；水位 30–40 mm
BBAT-Q300D4 — 1.7 MHz；48 V DC；23 W；液滴 4–5 µm；雾量 >300 mL/h；寿命 10000 h；水位 30–40 mm
BBAT-Q250D4 — 1.7 MHz；36 V DC；22 W；液滴 4–5 µm；雾量 >250 mL/h；寿命 10000 h；水位 30–40 mm
BBAT-Q180D3 — 2.4–2.5 MHz；24 V DC；15 W；液滴 3 µm；雾量 >180 mL/h；寿命 10000 h；水位 25–35 mm
BBAT-Q250D3 — 2.0 MHz；36 V DC；18 W；液滴 3 µm；雾量 >250 mL/h；寿命 10000 h；水位 25–35 mm
BBAT-Q150D2 — 2.4–2.6 MHz；24 V DC；12 W；液滴 2–3 µm；雾量 >150 mL/h；寿命 10000 h；水位 25–35 mm
BBAT-Q70D2 — 2.4–2.6 MHz；12 V DC；7 W；液滴 2–3 µm；雾量 >70 mL/h；寿命 10000 h；水位 18–28 mm
BBAT-Q50D2 — 2.4–2.6 MHz；12 V DC；5 W；液滴 2–3 µm；雾量 >50 mL/h；寿命 15000 h；水位 18–28 mm
BBAT-Q30D2 — 2.4–2.6 MHz；12 V DC；3 W；液滴 2–3 µm；雾量 >30 mL/h；寿命 20000 h；水位 18–28 mm
BBAT-Q40D1 — 3.0 MHz；12 V DC；5 W；液滴 1–2 µm；雾量 >40 mL/h；寿命 15000 h；水位 18–28 mm
BBAT-Q25D1 — 3.0 MHz；12 V DC；3 W；液滴 1–2 µm；雾量 >25 mL/h；寿命 20000 h；水位 18–28 mm
BBAT-Q5D1 — 3.0 MHz；5 V DC；2 W；液滴 1–2 µm；雾量 >5 mL/h；寿命 20000 h；水位 18–28 mm

尺寸
雾化换能器
Φ1：19 mm
Φ2：12 mm
H1：8.7 mm
H2：2.7 mm
L1：34 mm
L2：26 mm
导线长 L3：200 mm
宽度 W：23.5 mm

驱动 PCB
高度 H3：32 mm
长度 L4：60 mm
安装距 L5：53 mm
安装距 L6：45 mm
宽度 W1：36 mm

涂层选项
镍涂层 — 适用于饮用水及相似性质液体
钛合金涂层 — 提供增强的耐腐蚀性
抗腐蚀涂层 — 用于腐蚀性或强酸性液体；若液体 pH < 5，应在评估兼容性后选择

典型应用

• 超声雾化器
• 加湿器与气候控制系统
• 雾与气溶胶生成设备
• 用于 OEM 集成的雾化模块
• 工业雾化系统

安装与操作要求

• 对驱动 PCB 散热片采用强制风冷
• 上电前将换能器连接至驱动 PCB
• 运行时保持主动表面浸润；禁止干运转
• 采用浮球开关实现低液位断电保护
• 避免使用电极式液位控制以防止涂层电解损伤
• 确保换能器表面与液体间无电位差
• 将 5.1 kΩ 可变电阻接至 PCB 的 VR 端口以调节功率（短接＝最大功率；开路＝零）
• 定期清除换能器表面的矿物沉积（Ca、Na、Mg、Si 等）

性能说明
实际雾量与寿命受输入功率、工作频率、液体特性与温度、水位及系统设计影响。参考寿命定义为连续运行下，雾量下降至初始值 60% 时的累计运行时间。

技术规格

• 型号：BBAT-Q50D2
• 雾量：>50 mL/h
• 液滴尺寸：2–3 µm
• 频率：2.4–2.6 MHz
• 额定功率：5 W
• 输入电压：12 V DC
• 参考寿命：15000 h
• 工作水位：18–28 mm
• 液体温度范围：0–50 °C
• 测试液：纯水
• 重量：0.08 kg
• 换能器尺寸：Φ1 19 mm; Φ2 12 mm; H1 8.7 mm; H2 2.7 mm; L1 34 mm; L2 26 mm; 导线长 200 mm; 宽度 23.5 mm
• 驱动 PCB 尺寸：高度 32 mm; 长度 60 mm; 安装距 53 mm 和 45 mm; 宽度 36 mm
