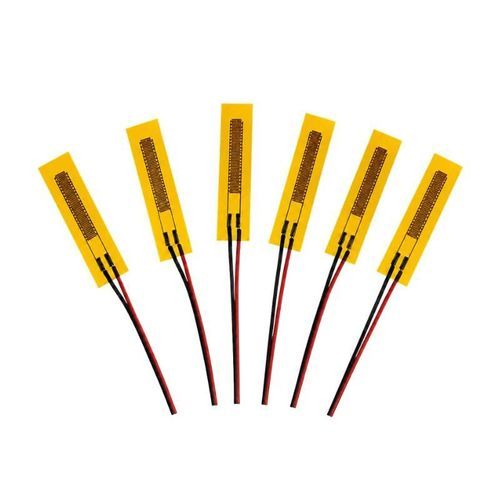

线性压电执行器 BBPX-MFC

智能型工业用途

产品概述
BBPX-MFC 是一种柔性 MFC 压电纤维复合执行器，由压电陶瓷纤维、柔性指型电极和环氧树脂基体组成。其工作于 d₃₃ 压电模式，将施加的驱动电压转化为沿纤维方向的轴向应变。该执行器适用于智能结构、主动振动控制、结构驱动和能量采集。

主要特性

• 柔性压电纤维复合结构
• d₃₃ 工作模式，实现轴向驱动
• 最大轴向自由应变可达 1300 ppm
• 适用于平面和曲面结构表面
• 支持驱动、振动控制和能量采集
• 尺寸和驱动电压可定制

主要规格
产品类型 — MFC 压电纤维复合执行器
工作模式 — d₃₃
典型自由应变 — 900 ppm
最大轴向自由应变 — 可达 1300 ppm
电容 — 0.35 nF
尺寸 — 可定制
驱动电压 — 可定制

结构
组件 — 功能
压电陶瓷纤维 — 在纤维方向产生压电应变
柔性指型电极 — 在压电纤维方向产生驱动电场
环氧树脂基体 — 支撑纤维并形成柔性复合结构
引线 — 将执行器连接至驱动或能量采集电路

工作原理
当电压施加到指型电极时，电场沿压电陶瓷纤维方向作用。d₃₃ 压电效应产生轴向膨胀或收缩。当粘接到母体结构上时，BBPX-MFC 可产生可控变形以实现结构驱动和振动抑制。粘接结构的机械变形也可被转换为电能，用于能量采集应用。

典型应用

• 主动振动控制 — 粘接于机械、面板和梁结构以施加可控应变并抑制结构振动，适用于精密设备、智能结构和主动阻尼系统。
• 飞机机翼与航天结构控制 — 贴合机翼表面及其他曲面部件，用于结构变形控制、振动抑制与智能结构开发。
• 悬臂梁驱动 — 粘接于悬臂梁上以支持弯曲控制、振动测试、模态控制和实验室研究平台。
• 压电能量采集 — 将结构振动或弯曲产生的机械应变转化为电能，用于低功耗系统。

定制选项

• 执行器整体长度和宽度
• 有效区尺寸
• 驱动电压和电极配置
• 引线方向和长度
• 安装几何形状和外形

安装指南

• 保持粘接面平整、清洁和干燥。
• 确保执行器与母体结构之间充分接触，以实现有效的应变传递。
• 安装过程中避免折叠、过度弯曲或损坏电极与引线。
• 将驱动电路与执行器电容、目标应变和工作条件匹配。

技术规格

• 型号：BBPX-MFC
• 产品类型：MFC 压电纤维复合执行器
• 工作模式：d₃₃
• 典型自由应变：900 ppm
• 最大轴向自由应变：可达 1300 ppm
• 电容：0.35 nF
• 尺寸：可定制
• 驱动电压：可定制
• 结构：压电陶瓷纤维、柔性指型电极、环氧树脂基体、引线
