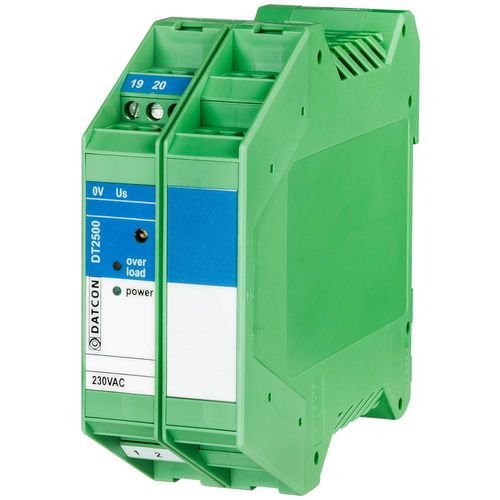

DIN导轨电源 DT2500

AC/DC带电流限制ATEX

产品特性

• 6–24 VDC 范围内可调的额定输出电压（6 / 8 / 10 / 12 / 15 / 18 / 24 VDC）
• 多种型号变体，具有规定的 Uo、Io、Po、Co、Lo 参数
• 本质安全分级：II (2)G [Ex ib Gb] IIC 或 IIB；认证：BKI 15 ATEX 0023 X
• 具备过流保护（内部限流）和过压保护
• 电源：230 VAC，50/60 Hz；功耗 9 VA
• TS-35 导轨安装，宽度 35 mm；体积紧凑 35 × 99 × 115 mm
• 外壳材料：聚酰胺 PA6.6；接线：螺丝端子；防护等级 IP20

产品描述
DT2500 本安型输出电源为安装在 1 区潜在爆炸性环境中的设备提供经栅隔离的本质安全（IS）输出电源。设备分类为 II (2)G [Ex ib Gb] IIC 或 II (2)G [Ex ib Gb] IIB（认证：BKI 15 ATEX 0023 X）。面板前部的电位器可在型号表所示范围内调节输出电压。该设计可根据用户需求灵活适配气体组（IIC 或 IIB）和被供电设备的 Ci / Li 参数。

型号表示（可选型号和安全数据列）
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0

技术规格（摘录）
安全性：输出与市电间为电气隔离，隔离符合 EN 61010-1 标准。防护标识：II (2)G [Ex ib Gb] IIC/IIB（0 °C < Ta < +50 °C）。认证：BKI 15 ATEX 0023 X。污染等级：2。过电压类别：II。装置中过电流保护：6 A。
输出参数：输出电压与电流见型号表示；过压与过流保护见安全数据；过流为内部限流，带过载指示。温度系数：≤ 250 ppm/°C。电源电压影响：≤ 0.25%（最大）。负载影响：≤ 0.25%（最大）。噪声电压：10 mV + 0.002 × U（最大）。
电源：230 VAC，50/60 Hz；功耗 9 VA。环境条件：工作温度 0–50 °C；相对湿度最高 90%（不凝结）；安装位置：安全区（机柜）。电磁兼容（EMC）：符合 EN 61326-1；抗扰度：工业区；发射：组别 1，等级 B。
通用：外壳为端子箱式，适用于 TS-35 导轨，材料聚酰胺 PA6.6；接线：螺丝端子；最大电缆截面积 2.5 mm²。尺寸（W×H×D）：35 × 99 × 115 mm。重量：0.35 kg。防护等级：IP20。详细信息请参阅使用说明。制造商保留对技术数据的修改权。

功能 / 技术参数

• 型号 / 系列：DT2500
• 本质安全分类：II (2)G [Ex ib Gb] IIC 或 IIB
• 认证：BKI 15 ATEX 0023 X
• 额定输出电压：可在 6–24 VDC 范围内选择；标准额定值：6、8、10、12、15、18、24 VDC
• 多种型号变体，具有指定的 Uo、Io、Po、Co、Lo 值（见型号表示）
• 过流保护：内部限流器并带过载指示
• 过压保护：提供（见安全数据）
• 温度系数：≤ 250 ppm/°C
• 电源：230 VAC，50/60 Hz；功耗：9 VA
• 安装：TS-35 导轨，宽度 35 mm
• 外壳材料：聚酰胺 PA6.6；接线：螺丝端子；最大电缆截面积：2.5 mm²
• 尺寸（W×H×D）：35 × 99 × 115 mm；重量：0.35 kg
• 防护等级：IP20
• EMC：符合 EN 61326-1；抗扰度：工业区；发射：组别 1，等级 B
• 工作温度：0–50 °C；相对湿度：最高 90% 不凝结
