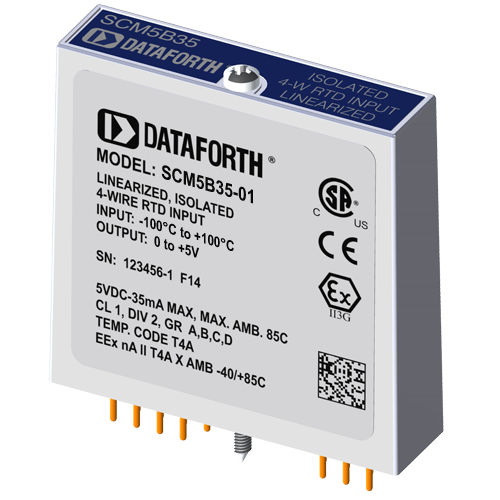

RTD输入模块 SCM5B35-01

模拟温度

在精度要求极高的 RTD 温度测量应用中，SCM5B35 4 线 RTD 输入模块与 3 线测量技术相比具有显著优势。SCM5B35 只测量 RTD 上的电压降，几乎完全忽略 RTD 引线的电阻或长度。SCM5B34 3 线 RTD 模块提供引线电阻补偿，但需要相等的引线电阻，而 SCM5B35 则不需要匹配的引线电阻。 每个 SCM5B35 RTD 输入模块都提供单通道 RTD 输入，该输入经过滤波、隔离、放大、线性化处理，并转换为高电平模拟电压输出。该电压输出由逻辑开关控制，因此这些模块无需外部多路复用器即可共用一条模拟总线。 SCM5B 模块设计有完全隔离的计算机侧电路，可从电源公共端 16 引脚浮充至±50V。这种完全隔离意味着 I/O 公共端和电源公共端之间无需连接，即可保证输出开关的正常工作。如果需要，只需将可读取引脚 22 连接到 I/O 公共端引脚 19，即可连续打开输出开关。
