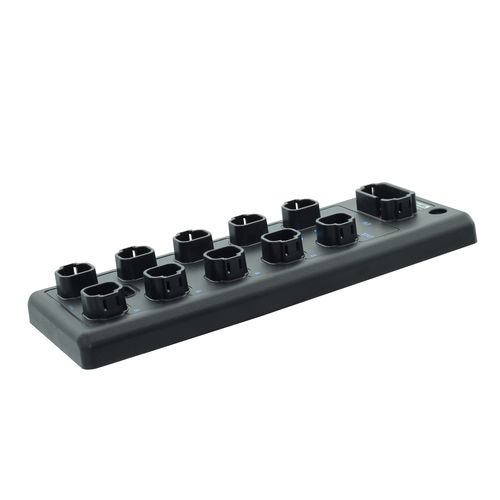

坚固输出模块 DP-34044-3-000

数字CANSAE J1939

SAE J1939 -3 输出块提供 16 个输出端，可单独配置为数字 "DO "信号，或配置为 2 个 DO 和 14 个 PWM(I)（脉宽调制，电流控制）。2 路 DO 输出的最大负载为 10 A，其余 14 路 DO/PWM(I) 输出的最大负载为 4 A。3 模块的临时总电流为 52 A。 机械数据 尺寸 - 97 x 265 x 34 毫米 重量 - 680 克 材料（外壳） - PA，强化 电源连接器 - DT-18 (A-cod.) IO 连接器 - DT-4 电气数据 工作电压 - 8 ... 32 V DC 每个触点/电位的工作电流（最大值） - 13 A 总电流（最大值） - 52 A 电源保护 - 反极性保护 块诊断 - 欠压 | 过压 | 过热 LED 指示灯 - 电源：蓝色 | 总线：绿色 | 状态：绿色 | 执行器电源：蓝色 | 信号：黄色 | 错误：红色 输出 DO / PWM / PWMi 输出端数量 - 2 + 14 DO 输出电流最大值 - 2x 10 A | 14x 4 A PWM 输出端数量 - 14 PWM 输出电流最大值 - 4 A PWM(i) 输出端数量 - 14 PWM(i) 输出电流最大值 - 4 A 输出保护 - 过载 | 短路 输出诊断 - 实际电流 | 过电流 | 短路 环境条件 环境温度 - 40 °C...+80 °C 存储温度 - 40 °C...+85 °C 标准与认证 EMC - EN 61000-6-2 | IEC/EN 61000-6-3 | EN 61000-6-4 | ISO 13766-1 | ISO 13766-2 适用于 - CCpilot V1200、xtremeDBmini、CCpilot V700、CCpilot V1000 产品系列： -xtremeDB 端口号：- 8 连接： - DT-4、DT-18 波特率： - 250、500 kbit/s 输出信号类型： - DO [4 A]、DO [10 A]、PWM [4 A]、PWMi [4 A］ 辅助电压： - 8 ... 32 V DC 外壳材料： - 聚酰胺，增强型
