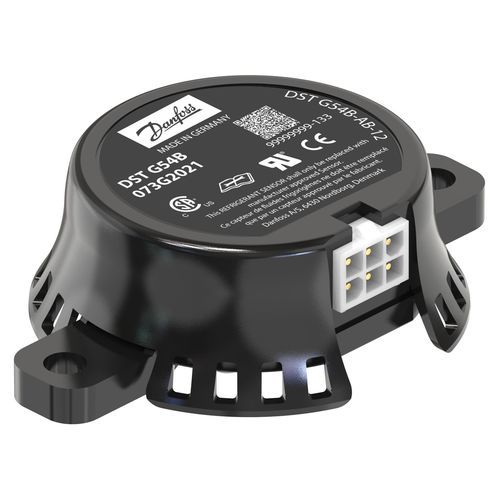

制冷剂气体冷却气体传感器 DST G54B

R454B泄漏检测MODBUS

产品名称
气体传感器，DST G54B，R454B

简要说明
适用于 A2L 制冷剂（R454B）的气体传感器。双输出（Modbus + 继电器）。电气连接：Mini Mate-N-Lok 6 针。圆形 Ø6 黑色外壳，防护等级 IP54。用于 HVACR 泄漏检测和制冷剂监测，具有宽工作温度范围和快速响应。

文档

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

视觉资料

• 产品照片：多张产品照片可用（Gas sensor DST G54B）
• 系列照片：DST G 与 DST GS 系列家族照片

重量 / 标识
毛重：58 Gram
净重：46 Gram
国际货号 / EAN：5715255245988
客户零件编号：8301-119

技术规格

• 型号：DST G54B
• 产品组：传感器
• 产品描述：气体传感器
• 规格关键：DST G54B-AB-12-3AAB-LC003-I
• 报警阈值 [LFL %]：12
• 报警复位 [LFL 滞回 %]：2.5
• 报警复位（Modbus）：5 分钟
• 报警复位（继电器）：5 分钟
• 输出信号：双输出（Modbus + 继电器）
• 供电电压 [V] AC：24 V
• 供电电压 [V] DC：24 V
• 最大供电电流 [mA]：300 mA
• 工作温度 [°C] (最小)：-40 °C
• 工作温度 [°C] (最大)：80 °C
• 工作温度 [°F] (最小)：-40 °F
• 工作温度 [°F] (最大)：175 °F
• 响应时间 [s]：<15
• 恢复时间 [min]：<5
• 相对湿度条件：0 - 100
• 制冷剂：R454B
• 压力范围 [bar]：0.7 - 1.2 bar
• 压力范围 [psi]：10.15 - 17.4 psi
• 电气连接：Mini Mate-N-Lok
• 电气连接尺寸：6 针
• 电气连接标准：EN 60529
• 引脚定义：Pin 1 = + 供电; Pin 2 = - 公共; Pin 3 = Modbus A; Pin 4 = Modbus B; Pin 5 = 继电器输入; Pin 6 = 继电器 NO
• 外壳设计：圆形 Ø6 黑色
• 外壳防护等级：IP54
• 外壳材料：PA66 25% 玻璃纤维
• 阻燃等级：UL 94 V-0
• 安装界面：2 个支架 180°
• Modbus 终端电阻：120 Ohm
• 含电池：否
• 每包装数量：80 pc
• 包装形式：工业包装
• 欧盟 RoHS 符合性：是
• 中国 RoHS 符合性：不在适用范围
• REACH 候选物质：否
• 认证：C UL US UL Recognized; CE 标志：是; UL 标志：是
