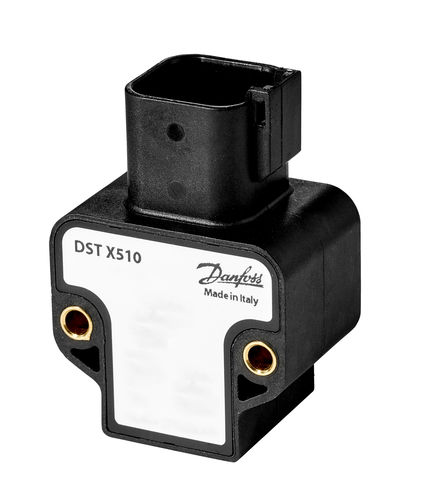

绝对角编码器 DST X510

单圈模拟5Vdc

产品名称
旋转位置传感器, DST X510, 180 °, 冗余, 比率输出

简要说明
供电电压 [V] 直流: 5 V；电气连接: Deutsch（6针），连接标准 DT04-6P；旋转方向: CCW + CW；规格键: DR180180LA14A00 0033X00

基本产品数据
产品代码: 098G1001
型号: DST X510
产品组: 传感器
产品名称描述: 旋转位置传感器
毛重: 0.082 千克
净重: 0.07 千克
体积: 0.253 升
EAN: 5702428572989

技术详情
执行器: A
角度 / 通道1 [°]: 180 °
角度 / 通道2 [°]: 180 °
电路类型: 冗余
输出信号: 比率输出
供电电压 [V] 直流: 5 V
电气连接: Deutsch（6针）
电气连接标准: DT04-6P
是否含电池: 否
认证: CE
CE 标志: 是
欧盟 RoHS 合规: 是（含豁免，豁免条款: 6(c)）
中国 RoHS 合规: 不适用
包装形式: 多件包装
每包装数量: 20 件
REACH 候选物质: 铅 (CAS 7439-92-1)
旋转方向: CCW + CW
SCIP 档案编号: a707096f-52fa-4871-9e91-55f08f6518d1
SCIP 档案产品名称: GRA
规格键: DR180180LA14A00 0033X00
UL 标志: 否

可用文档（部分）
数据表: Rotary position sensor, DST X510 (AI562740196805en-010202)
安装指南: Rotary sensor with shaft DST X510 (AN30144419278701-000201)
操作指南: DST X510 and DST X520 Rotary position sensors SAE J1939 (AQ304226795410en-000201)
操作指南: DST X510 and DST X520 Rotary Sensor CANopen (AQ304227809412en-000201)

技术规格

• 型号: DST X510
• 供电电压: 5 V DC
• 输出信号: 比率输出
• 电路类型: 冗余
• 执行器: A
• 角度/通道 (1 & 2): 180 ° / 180 °
• 电气连接: Deutsch，6 针，标准 DT04-6P
• 旋转方向: CCW + CW
• 毛重: 0.082 kg
• 净重: 0.07 kg
• 体积: 0.253 L
• 包装: 多件包装 (20 件)
• EU RoHS: 是（含豁免 6(c)）
• REACH 候选物质: 铅 (CAS 7439-92-1)
• SCIP 档案编号: a707096f-52fa-4871-9e91-55f08f6518d1
• 规格键: DR180180LA14A00 0033X00
