卫星平台模拟器和付费模拟器。
申请领域
用于国家机构之间的国际合作飞行任务:法国国家空间研究中心、欧空局、美国航天局、印度空间研究组织、中国国家航天局。法国国家空间研究中心、欧空局、美国航天局、印度空间研究组织、中国国家航天局。
主要优点
电源总线和TM/TC接口模拟
自动测试顺序
TM/TC储存和监测
主要特点
卫星平台模拟器用于模拟平台接口信号,以进行卫星设备和有效载荷仪器的功能检查测试和地面资格测试。模拟器进行供电和TM/TC交换的管理。
有效载荷模拟器用于模拟有效载荷接口和TM/TC交换行为。仿真器按照所仿真的有效载荷仪器的OBSW模式图进行功耗仿真和TM数据生成。

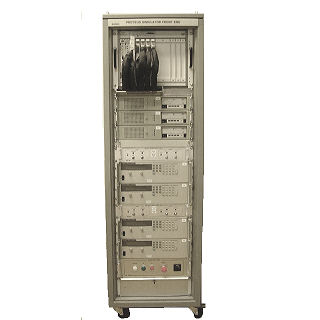

测试台由以下部分组成。19 "机架
220 V 50/60 Hz电源架,带紧急停止功能。
电源和动态负载
TM/TC前端
带测试台软件的电脑
操作模式
通过PC电脑进入操作模式。
自动模式。
自动测试序列的编辑和执行
遥测和遥控指令的监测和显示
TM/TC 数据存储
配置模式
自动模式的配置
远程模式
以太网远程控制
手动模式
独立访问测试台的所有硬件资源
技术数据 :刺激物和测量
电源总线 100V, 50V, 10A
航空总线:1553、CAN、Spacewire、LVDS。
中继命令HLC、HPC、LLC。
数字I/O
模拟信号,DAC,ADC
动态负载
热敏电阻,加热器
---
