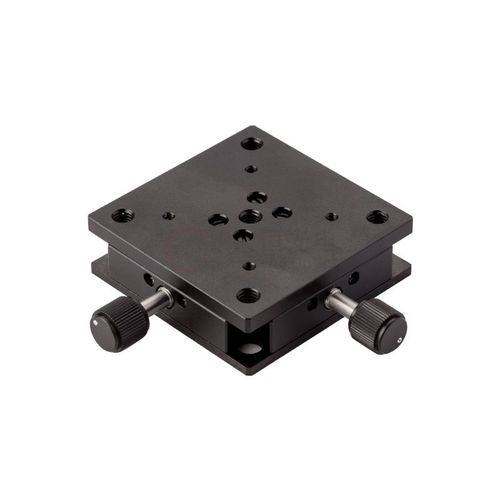

平动位移台 GCM-122101M

双轴单轴测微计

通过燕尾槽导轨和弹簧千分尺或导螺杆装置，可实现无间隙的精确平滑线性平移。弹簧对移动板进行预紧，消除了反向间隙。在下表中，x 代表单轴平台，x-y 代表双轴平台组合。A 表示千分尺驱动；B 表示侧装驱动。使用 GCM-53 系列产品，可以构建 3 轴平移平台。 大恒光学生产的 GCM-122101M XY 平移台采用磨削过的鸽尾导轨作为导向机构，精密螺纹对作为驱动部件。工作台尺寸为 65x65mm，行程为 ±3mm，结构轻薄紧凑，底部有四个φ7mm 的通孔，孔距为 50mm，可直接与光学平台连接。两侧的 M4 螺纹孔可以安装支撑杆。
