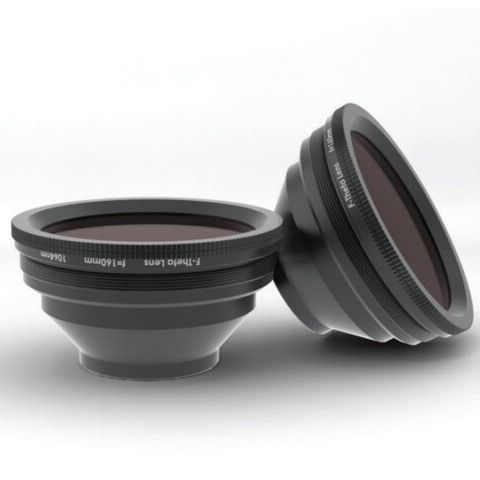

球形透镜 GCO-31 series

F-theta可见光红外

F-theta透镜是平面场物镜，通常与XY振镜结合使用。与普通透镜不同的是，F-theta透镜将输入的准直光束聚焦在球形像面上，而F-theta透镜则聚焦在平坦的像面上。同时，当输入光束以输入角度θ扫描时，它在整个场上保持几乎恒定的光斑尺寸。 光斑在像面上的位置与扫描角度成正比，即F-theta条件：y'=f'*θ。 大恒F-theta透镜系列（GCO-31）满足F-theta条件，优于0.1%。 对于激光材料加工，F-theta透镜保证了整个扫描区域的最佳加工效果。这些镜头有助于生产线，特别是复杂的应用。其广泛的应用范围包括 金属和陶瓷的钻孔和精细切割 ◆ 塑料焊接 ◆ 标记 处理或修复的清洁 关键参数 整体扫描角度，θmax，是指最大的对角线扫描角度。 入口光束直径，φbeam(1/e2)，是指光强度为激光束峰值强度的13.5%时的光束直径。 衰减系数（FAP）是光束直径φbeam和F-theta透镜的入口瞳孔φaper的比率。FAP用于计算可能的最小焦点尺寸。 Diffraction值M2指的是聚焦激光的能力，由ISO11146标准规定。它是激光束的发散角与理想高斯光束的发散角之比。高斯光束将提供最小的焦点尺寸，M2值为1。
