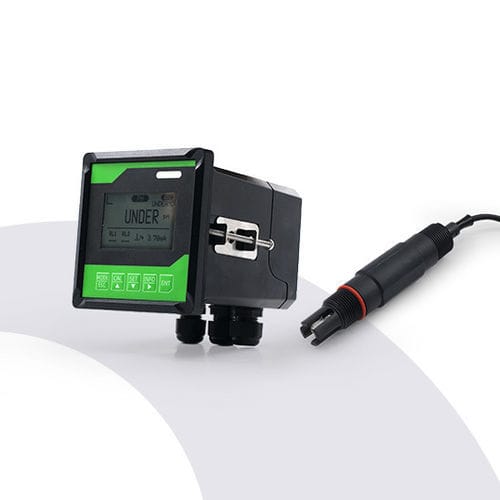

壁挂ph计 DAW3001-pH

工艺流程水数字

产品概述

• DAW3001-pH是一款高性能在线pH分析仪，配备IP65保护的LCD显示屏，确保24/7稳定运行。
• 通过简洁的菜单、可调节的软件过滤和强大的抗干扰能力，用户操作友好，适应复杂的工业环境。
• 支持pH/ORP测量，并可选用金属锑电极用于含氢氟酸的环境。
• 通用电源或可选的DC版本，配备隔离的RS485接口（MODBUS-RTU）用于数据传输。
• 壁挂式设计，工作温度为0～60℃，湿度小于90%。
• 与IP68保护的pH传感器配对，达到0-14 pH/0~50℃的测量，传感器精度为±0.1 pH，响应时间小于30秒，安装灵活，适用于多种工业监测需求。

特点

• 128*64点阵LCD显示屏，可在中文和英文之间切换，IP65保护等级，全天候稳定运行
• 简洁的菜单设计，操作简单方便，图形提示，美观清晰的界面
• 可调节的软件数字过滤，增强的硬件抗干扰能力，确保更稳定的测量和适应复杂的工业环境
• 全球通用电源（85～260VAC），可选定制DC版本（18～36VDC）
• RS485数字接口，MODBUS-RTU通信协议
• 两种测量功能：pH（酸碱度）测量或ORP（氧化还原电位）测量
• 配备金属锑电极功能，可用于含氢氟酸的环境

技术参数（分析仪）
参数类别 | 规格 | 详情
pH | 测量范围 | -2.00～16.00 pH
pH | 分辨率 | 0.01 pH
pH | 测量精度 | ±0.02 pH
ORP | 测量范围 | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | 分辨率 | 1 mV
ORP | 测量精度 | ±1 mV
温度 | 测量范围 | -5.0～105.0℃
温度 | 分辨率 | 0.1℃
温度 | 测量精度 | ±0.2℃ (-5.0～80.0℃) for PH3001; ±0.5℃ (80.0～105.0℃) for PH3002
温度 | 温度输入 | NTC10KΩ
温度 | 温度补偿 | 自动/手动
传输电流 | 输出类型 | 4～20 mA（对应范围可配置）
传输电流 | 电流精度 | ±1% F.S
传输电流 | 输出负载 | 小于600 Ω
开关控制 | 继电器 | 2 SPST继电器
开关控制 | 负载能力 | 2.5A 230VAC
数据传输 | 传输接口 | 具有2500Vrms隔离电压的RS485
数据传输 | 通信协议 | MODBUS-RTU（用于数据读取）
其他参数 | 工作电源 | 85～260VAC或18～36VDC（订购前可选）
其他参数 | 工作温度 | 0～60℃
其他参数 | 工作湿度 | 相对湿度小于90%
其他参数 | 保护等级 | IP65
其他参数 | 安装方法 | 壁挂式
其他参数 | 整体尺寸（HxWxD） | 108x108x132 mm
其他参数 | 开孔尺寸 | 92.5x92.5 mm（正公差）

技术参数（pH传感器）
技术参数 | 规格
测量范围 | 0-14 pH，温度0~50℃
检测原理 | 玻璃电极法
精度 | ±0.1 pH; 温度: ±0.5℃
重复性 | ±0.1 pH
响应时间 | ＜30S
分辨率 | 0.01 pH
自动温度补偿 | NTC10K
耐压性 | ≤2Bar
传感器材料 | PPS外壳+玻璃电极
控制器材料 | ABS
保护等级 | 传感器IP68; 控制器IP65
输出信号 | 1通道4-20mA/Modbus RS485
开关控制 | 2 SPST继电器
继电器负载 | 2.5A 230 VAC
安装螺纹 | 上下3/4NPT管螺纹
工作电压 | 85~260VAC或24VDC
仪表尺寸 | 108×108×132mm
开孔尺寸 | 92.5×92.5 mm
传感器安装 | 浸没/旁路/管道
仪表安装 | 面板安装

关键规格 / 技术特性

• 型号: DAW3001-pH
• 测量范围: -2.00～16.00 pH（分析仪），0-14 pH（传感器）
• 分辨率: 0.01 pH
• 精度: ±0.02 pH（分析仪），±0.1 pH（传感器）
• 温度范围: -5.0～105.0℃（分析仪），0~50℃（传感器）
• 保护: 控制器IP65，传感器IP68
• 输出: 4-20mA，RS485 MODBUS-RTU
• 电源: 85～260VAC或18～36VDC
• 安装: 壁挂式（控制器），浸没/旁路/管道（传感器）
• 尺寸: 108x108x132 mm
