VDI刀柄 PSC 40 – HT5.30

HSKBT MAS403DIN

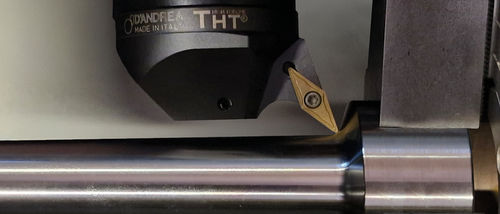

模块化车削刀架（THT），用于从重切削到精加工的各种车削作业。该系统采用可互换刀头和标准 ISO 硬质合金刀片，提供在多种机床和应用中的灵活性与适应性。

概述
THT 模块化刀架基于专利的 HT 多边锥形联接，保证精确配合并提供出色的扭转强度。系统由具有不同机床侧接口（如 HSK、PSC、VDI、DIN、MAS、KM 等）的公组件，与多种几何形状的母组件（刀体）组合，适配 ISO 硬质合金刀片（负型和正型）。模块化方式可用有限元件组合出多种刀具变体。

主要产品系列及兼容组件（摘自表格）

• PSC 系列：PSC 40、PSC 50、PSC 63、PSC 80、PSC 100（示例：PSC 40 – HT5.30，PSC 50 – HT5.20，PSC 63 – HT6.22）
• HSK-T 接口：HSK-T 63、HSK-T 100（示例：HSK-T 63 – HT5.35，HSK-T 63 – HT6.45，HSK-T 100 – HT8.50）
• DIN / MAS 接口：DIN69871-AD50、MAS403BT-AD50（示例：DIN69871-AD50 – HT6.36.5，MAS403BT-AD50 – HT6.38.5）
• VDI 与 KM：VDI40、VDI50、KM63（示例：VDI 40 – HT6.25，KM63 – HT6.25）
• 按刀柄标准和刀片系列的 THT 刀架：PCLNR / PCLNL、PCBNR / PCBNL、PDMNR / PDMNL、PCMNN、SVVBN、SRDCN、SRSCR / SRSCL、PWLNR / PWLNL、SCLCR / SCLCL、SDUCR / SDUCL、TU（方柄）、D（圆柄）
• 刀片系列：CCGT09T3、CCMT09T3、CNMG1204、CNMG1606、CNMG1906、DCGT11T3、DCMT11T3、DNMG1506、RCMT1204、RCMT1606、RCMX1204、RCMX1606、VBMT1604、WNMG0804
• 螺丝、销和配件：GPP（M10x12、M10x4、M12x16、M12x20、M12x25）、SPE、AEF、OR、CHVE、TORX、PNT 等安装件
• 夹紧 / 动平衡组件：VBC（HT5、HT6、HT8 变体）、VBI、VBSI 及 VBI/VB 变体

关于表格内容的说明
产品表列出了大量单独参考编号和唯一内部代码，将每个刀架参考编号映射到其兼容的机床侧和刀具侧接口。目录包含刀架本体及相关配件、紧固件和刀片。

技术特性 / 规格

• 系列：THT（模块化车削刀架）
• 联接：专利 HT 多边锥形联接，具有较高扭转强度
• 刀片标准：ISO 硬质合金刀片（兼容多种刀片系列）
• 加工范围：从重切削到精加工的完整车削工序
• 模块化：可互换刀头和多种机床侧接口（HSK、PSC、VDI、DIN、MAS、KM）
• 目录组件：刀架本体、可互换刀头、刀片兼容座、紧固件和配件
• 刀柄类型：方柄（如 20x20、25x25、32x32）、圆柄（D20、D25、D32、D40）
• 兼容性：为与 ISO 硬质合金刀片的广泛机床兼容性而设计
