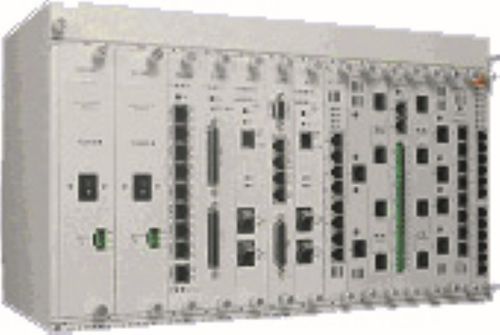

PDH多路转换器 HX9500R

HX9500R-6U 是一个模块化系统，集成了功能强大的 HX9400R SDH/SONET 系统和多功能 TDM/PDH QX3440 复用器的功能。 HX9500R-6U 配备了 2 块 CPU/Aggregates 卡，支持 2 个环路 STM4-1/OC12-3。该卡集成了 4.9 Gbps 的 SDH/SONET VCxx 交叉连接和 42 Mbps 的 DACS 或 IT 交叉连接。HX9500R 采用标准 HX9400R 卡（STMx/OCx、E1/T1、E3/DS3、FE/GE）和所有 QX3440 卡 1 和 2 插槽（E1/T1、语音、模拟、Vxx、RS232、干触点.....）。 HX9500R 是一种紧凑型解决方案，适用于中小型节点，可沿 622 Mbps 或 2 x 622 Mbps 的 SDH/SONET 管道分配 IP/语音/视频/SCADA。在同一网络中集成 QX3440、HX9400 和 HX9500 设备的功能将优化设备和维护部件的成本。 HX9500R 可以集成以下网卡： 4 个支路 NG SDH/SONET 卡： 这些卡提供的每个 E1、T1、E3 或 DS3 均不依赖时钟。以太网/千兆以太网端口以 EoS（Ethernet over SDH 或 SONET）方式传输，速率为 n VC12 或 n VC3 或 n VC4，最高可达 4 VC4。 1 个 STM-4 (OC-12) 支路 MSP 1+1、 6 个 STM-1 (OC-3) 支路 MSP 1+1、 3 STM-1 (OC-3) 环形 SNCP、 2 X 63 E1/T1 端口、 3 x 3 E3/T3 端口、 4 x 8 x10/100BaseT 或 4 千兆以太网，具有第 2 层交换功能 . 6 个具有独立时钟同步功能的 TDM/PDH 支路卡。以太网流量以 EoPDH 方式传输，采用 PPP 或 HDLC 模式，传输速率为 n 64 Kbps，或以标准 MLPPP 方式通过 4 个 E1/T1（8 Mbps）传输。 每块网卡可以 ： 4 E1/T1 或 3 E1，带 SNCP-PDH 64k 保护、 8 个模拟 E&M 2W/4W、 12 FXS 语音、 12 FXO 语音、 2 个 G.SHDSL 信道（2 W）、 4 个通道 G.SHDSL（1 W）、 总括卡、
