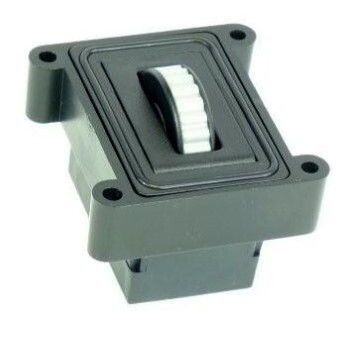

旋转滚轮机构 SWM-70110- 1

概述
DSSW001 滚轮模块（面板后安装）是一款人机界面设备，为 OEM 键盘和控制台提供滚动、平移及集成中键功能。采用非接触霍尔效应编码，具备最高 IP68 防护等级，适用于要求较高的环境。该模块为面板背面安装设计，适合集成到工业和专业控制系统中。

功能

• 霍尔效应编码技术（非接触）
• 防护等级最高 IP68
• 集成开关功能（中键）
• 可选棘齿（detent）滚动机构
• USB & PS/2（自动选择）或 TTL 四相输出
• 为恶劣环境下运行设计
• 提供多种滚轮颜色
• 可提供定制安装支架选项

典型应用

• 工业控制面板
• 军用、海事及医疗用户界面面板
• 音响与灯光控制台
• 色彩校正控制台
• 提供 OEM 定制解决方案

订购代码 / 配置
页面显示的订购代码：SWM - 7 X 1 1 0 X

• 密封等级：7 - IP68（默认/选中）
• 输出协议选项：0 - 四相；6 - 组合接口 - PS/2 & USB（自动选择）
• 棘齿选项：1 - 棘齿（默认/选中）
• 安装样式：1 - 面板后安装（默认/选中）
• 背光：0 - 无背光（默认/选中）
• 滚轮颜色选项：1 - 灰色；0 - 黑色

技术规格

• 型号：DSSW001
• 模块类型：面板后安装滚轮模块
• 编码技术：非接触霍尔效应
• 环境防护 / 密封：最高 IP68
• 集成功能：滚动、平移及中键开关
• 可选机械：可选棘齿滚动机构
• 输出接口：四相；PS/2 & USB 组合（自动选择）；TTL 四相选项
• 安装：为 OEM 键盘和控制台的面板后安装而设计
• 滚轮颜色：灰色和黑色（可提供多种颜色）
• 定制：提供定制安装支架和 OEM 定制解决方案
