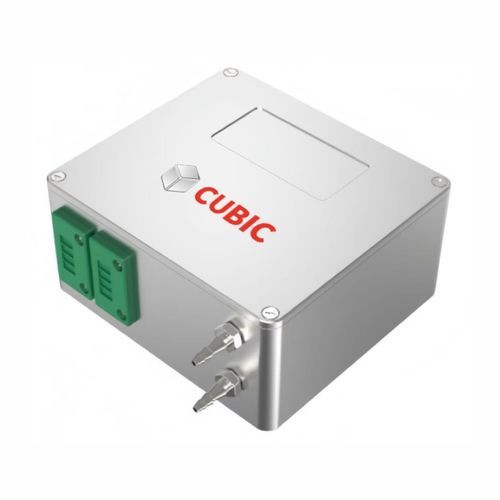

O2气体传感器 Gasboard-2513

CO2NDIRTDLAS

产品概述
Gasboard-2513 是一款为医疗呼吸监测设计的 O2/CO2 双气体传感器模块。模块集成了用于氧气测量的 TDLAS 技术和用于二氧化碳测量的 NDIR 技术，体积小、模块化设计。该传感器具有高选择性、对交叉气体和湿度干扰的强抗性、快速响应和长期稳定性，可在呼吸机、麻醉机、代谢分析仪及 CPET 系统中实现可靠的实时监测。

主要特性

• 在单一模块中结合 TDLAS（O2）和 NDIR（CO2）检测
• 针对呼吸气体优化的高精度和超高选择性
• 快速响应：O2 约200 ms（T10–T90）/ CO2 约300 ms（T10–T90）
• 临床应用的免校准、免维护运行
• 模块化紧凑设计、超低功耗、TTL 3.3 V 数字接口，便于集成
• 抗振动和抗电磁干扰能力强，使用寿命长（≥10 年）

应用与集成

• 适用于呼吸机、麻醉机、代谢分析仪、CPET 及临床呼吸监测系统
• 可直接集成：标准数字输出（TTL 3.3 V），电源 5 V ±5 %
• 流量范围和安装方式兼容常见呼吸取样系统
• 预热时间短，在 0–98 %RH（无冷凝）条件下性能稳定

技术规格（摘要）

• 型号：Gasboard-2513
• 检测原理：O2 via TDLAS；CO2 via NDIR
• 检测范围：O2 0–100 %VOL；CO2 0–10 %VOL
• 精度：O2 ±1 %FS + 2 %读数；CO2 ±0.1 %Vol（0–5 %Vol）/ ±3 %读数（5–10 %Vol）
• 分辨率：O2 0.01 %Vol；CO2 0.0001
• 预热时间：O2 ≤5 min @25 °C；CO2 ≤2 min @25 °C
• 工作温度：0–50 °C；工作湿度：0–98 %RH（无冷凝）
• 响应时间：O2 200 ms @250 mL/min（T10–T90）；CO2 300 ms @300 mL/min（T10–T90）
• 供电：5 V ±5 %；工作电流：O2 ≤150 mA（典型 100 mA）；CO2 峰值 <200 mA；平均 <100 mA
• 输出接口：TTL 3.3 V
• 流量范围：O2 <500 mL/min；CO2 100–400 mL/min
• 存储：−40–85 °C；0–98 %RH（无冷凝）
• 寿命：≥10 年
