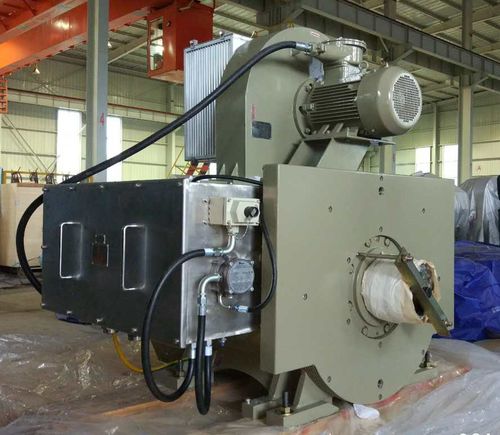

异步电机 YJ23F9 series

交流IP446极

YJ23F9 电机适用于供电型变频器的拖动和控制，可用于驱动钻机的提升绞车、泥浆泵和平板等，也可用作其他变频调速装置的拖动电机。 YJ23F9 电机的结构为卧式单标准延长轴三相笼型异步电动机。延伸锥度为 1:9.6，带有油槽，可通过液压拆卸耦合器。电机为带鼓风机的强制通风型。 电机的安全等级为 IP44，为强制通风电机，鼓风机电机有两个极，为防爆电机（EX Ⅱ BT4），应在无乙炔环境下使用。 定子铁芯由 0.5 毫米优质冷轧硅钢片圆形冲压碾压而成。电机机架为钢板焊接结构。铁芯背面和电机框架之间有轴向通风管。定子线圈为带 FCR 熔断膜的导体。 母线环由铜母线缠绕。绝缘包扎后，四个母线环应通过支撑和夹紧装置固定在铁芯压圈上。绕组引线通过高强度螺栓与母线环端子连接，引线上分别标有 U、V、W 相。 机架头为檐式结构。转子为铜棒鼠笼式结构，其中有双排轴向通风管。导线杆、端环、保护环均由特殊的高强度铜合金制成。
