多筒切纸机 ES 1600

用于印刷业用于纸张

概述

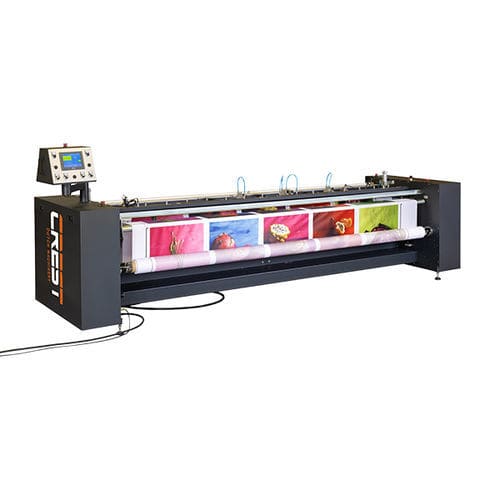

Crest 的 Roll Sheet Cutter（RSC）将柔性主卷转换为高精度切割的片材或更窄的卷材，适用于标识、展示和分切加工应用。可选工作宽度：1600 mm 和 3200 mm。可加工纸张、金属薄膜（foil）、乙烯基、功能性纺织品、PVC、聚碳酸酯、地毯和薄泡沫。采用机械舞动辊（dancer roller）配合自动网张力控制，确保无皱、张力稳定的加工。PLC 控制流程，配备可旋转彩色触摸屏。模块化设计支持冷式压切和可选气动加热刀具。

主要功能

• 在一次通过中完成纵向分切（slitting）与高速剪切横切。
• 重型冷式压切刀用于纵向剖切。
• 高速剪切横切系统用于可编程长度的片材；支持印刷材料的光学标记注册。
• 可选气动加热刀具用于纺织边缘封口/烧边处理。

典型应用

• 将工业主卷转换为完美方正、可直接发运的片材，长度可编程。
• 用于标识及宽幅印刷的切割对位：先进光学传感器检测印刷标记并动态调整切割。
• 无需分切的全幅高速横切，实现快速 roll-to-sheet 分离（横切周期约4秒）。

模块化配置与效率
基于重载工业底盘设计，确保高正常运行时间。模块化工程可快速在冷切与加热切割间切换，支持双轴/双卷收卷和可配置的废料抽吸布局。自动舞动辊消除材料摩擦，实现稳定的跟踪和在高达15 m/min 的输送速度下保持一致的品质。

适用对象

• 高产能的标识、图形和展示转换厂商。
• 需要精确自动化流程和切割对位精度的印后加工企业。
• 宽幅及超宽幅 roll-to-sheet 转换，最大可达 3200 mm。
• 同时执行多通道分切、边缘修整与横切的生产线。
• 需要针对纺织品进行选配加热封边以防止磨损/跑边的应用。

为何实现智能与高精度切割

• 整合的分切与剪切横切架构，支持可编程且可重复的片材长度，微调偏斜（skew）对齐(+/-5 mm)以保证方正度。
• 先进的光学传感引擎扫描印刷标记并动态调整横切，裁掉图像间的废材矩阵。
• 自动网张力控制结合机械舞动辊实现无张力、无皱的工艺；PLC 控制与可旋转触屏提升操作便捷性。

适用材料

• 纸张
• 印刷介质
• 织物及技术纺织品
• 金属薄膜/foil
• 自粘乙烯基
• PVC 薄膜
• 聚碳酸酯及硬质塑料薄膜
• 地毯
• 薄/可压缩泡沫

何时选择 Roll Sheet Cutter

• 需要将复杂卷材转换为成品方正片材或更小卷材，适用于多种基材时。
• 需要在一次通过中实现高速度的纵向分切与横向切割时。
• 对敏感或有弹性的介质要求无张力处理时。
• 需要切割精确对准印刷标记以保证图像位置时。
• 处理标准或超宽格式至 3200 mm，并需模块化收卷配置时。
• 需要为纺织品提供选配的加热封边以防止脱毛时。

常见参数

• 可用工作宽度：1600 mm 和 3200 mm。
• 横切周期：约 4 秒（高速配置）。
• 最大输送速度：最高可达 15 m/min（与配置和材料相关）。
• 偏斜调节：微调 +/-5 mm 以保证方正。
• 可选加热切割系统：气动加热刀具用于边缘封口。
• 收卷：双轴/双卷收卷用于 roll-to-roll 与多通道配置。
• 放卷能力（选项）：最高可至 80 kg。
• 保修：签订服务协议时提供 5 年保修。

技术规格

• 产品名 / 型号：Roll Sheet Cutter (RSC)
• 制造商 / 品牌：Crest
• 工作宽度：1600 mm 和 3200 mm
• 切割系统：cold crush-slitting 刀具；高速剪切横切；可选气动加热刀具
• 注册检测：先进光学标记传感引擎
• 网张力控制：机械舞动辊配合自动张力控制
• 操作界面：PLC 控制，可旋转彩色触摸屏
• 周期 / 速度：横切周期约 4 s；输送速度最高 15 m/min
• 偏斜对齐：微调 +/-5 mm
• 收卷：双轴/双卷收卷
• 放卷能力（选项）：最高 80 kg
• 支持配置：roll-to-sheet、roll-to-roll、多通道分切并带边缘修整
• 废料处理：专用废料抽吸布局（选项）
• 保修：签订服务协议时提供 5 年保修
