无线型接收模块 UniRec1

无线电AMFM

描述
紧凑型通用接收器（41 × 31 × 11 mm），兼容大多数在224 MHz至868 MHz范围内发射的无线遥控器。支持AM/OOK和FSK/FM，固定码与滚动码。可编程为接收一频或双频（可为不同调制）。

主要工作原理
接收到有效码时，接收器驱动Switch+与Switch-之间的光耦，模拟控制板的低压按钮输入（例如门机）。输出为光电隔离：最大50 mA，最大40 Vdc。工作频率和输出行为可编程（双稳、保持、定时：250 ms–60 分钟）。可存储最多1000个遥控器（实际数量依码制复杂度而定；例如KeeLoq滚动码约可管理600个）。

安装与接线

• 将标注为 "Supply" 的两根线连接至电源。
• 将 Switch+ 连接至被控电路板的按钮输入正端。
• 将 Switch- 连接至被控电路板的按钮输入负端。

使用万用表确认被控板输入电压低于40 Vdc、电流低于50 mA。

关于交流输入的说明
如果被控板的按钮输入为交流，请选择带继电器输出用于交流控制的接收器型号（另有其他型号）。

产品特性

• 通过无线遥控控制具有低压直流按钮输入的电子板（最大40 V，50 mA）。
• 体积非常小：41 × 31 × 11 mm。
• 电源范围：7–36 Vdc 或 7–27 Vac；内置 DC/DC 转换器以降低功耗。

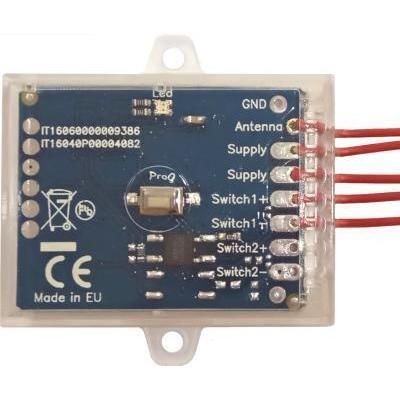

• 5 根预接线 20 cm 导线：1 根天线，2 根电源，2 根输出（Switch+ / Switch-）。
• 天线线应剪至约17 cm（用于433–434 MHz）或约8 cm（用于868 MHz），并保持平放、水平或垂直。
• 用户可选择频率（有多种预设；部分频率在欧盟内受限）。
• 支持 OOK（AM）和 FSK（FM）；FM 偏移 12 kHz 与 24 kHz；AM 支持标准与窄带。
• 双频接收：可编程为单频或两频/两种调制同时接收。
• 兼容多种固定码与滚动码遥控器；可同时管理不同类型遥控器。
• 支持主遥控器学习（可远程启用学习 10 秒）。

支持频率（用户可选示例）
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
注意：标有 * 的频率在欧盟内不可使用。发射器频率必须稳定；接收器不支持无晶体或无SAW谐振器的不稳定发射器（约300 MHz附近不稳定的发射器）。

典型应用 / 使用场景

• 触发门、车库门或道闸控制板的“启动”输入。
• 控制原先使用过时遥控频率的电子设备（如418 MHz、315 MHz）。
• 通过接收不同品牌/不同频率的遥控器，扩大门机或车库开启器的兼容性。
• 为原本未集成无线输入的控制板添加无线控制功能。

学习与编程
通过 Prog 按钮进行学习。可编程第二接收频率及其调制；第二频率可启用/禁用。输出模式、定时器与灵敏度限制可配置，以减少远距离误触发。

包装与说明
欧洲制造。以透明可重新封闭的可回收塑料泡壳包装，附带印刷多语言说明书。可根据批量订单提供 OEM 定制。

技术规格

• 型号：UniRec1（单通道通用多频接收器）。
• 尺寸：41 × 31 × 11 mm。
• 供电：7–36 Vdc 或 7–27 Vac（若使用直流供电，电源线极性不重要）。
• 功耗：通过内部 DC/DC 转换器实现低功耗。
• 输出：光电隔离开关输出（Switch+ / Switch-）模拟按钮；最大输出电流50 mA；最大电压40 Vdc。
• 天线：单芯导线；433–434 MHz约剪至17 cm，868 MHz约剪至8 cm；保持平放、水平或垂直。
• 支持调制：OOK（AM）标准和窄带；FSK（FM）12 kHz 和 24 kHz 偏移。
• 接收：单频或双频（两路频率/调制可同时编程）。
• 存储：最多1000个遥控器（取决于编码复杂度）。
• 输出模式：双稳、保持、定时器可配置250 ms至60分钟；菜单选项支持输出极性及特殊行为（例如电锁在电机启停前）。
• 编程：通过 Prog 按钮；支持主遥控器远程启用学习。
• 包装：以可重新封闭泡壳供货；附带说明书。
