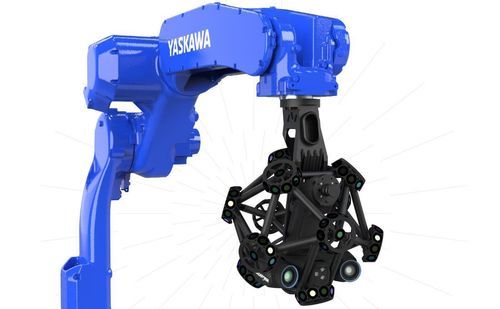

无臂三坐标测量仪 R-Series™

用于复杂工件汽车应用生产线

R-Series™ 是一套机器人挂载光学三坐标测量（CMM）扫描仪与整机交付的工业测量单元，专为生产环境中的自动化在线3D质量控制而设计。该系列结合了机器人挂载的 MetraSCAN 3D-R™ 扫描仪与高产能测量单元 CUBE‑R™，可在车间实现快速、计量级的检测。

主要解决方案

• MetraSCAN 3D-R™ — 机器人挂载光学CMM扫描仪，适用于大规模生产中的自动化质量控制和在线检测。
• CUBE‑R™ — 基于 MetraSCAN 3D-R 的高产能工业测量单元；提供三种标准交付型号（M2™, M3™, M4™）及可定制的模块化配置。

主要优势与能力

• 为自动化质量控制设计以提升生产率：在车间环境中能够在不牺牲精度的情况下测量更多零件和更多尺寸。
• 车间级运行支持动态参考（C-Track 光学跟踪器），允许扫描仪和工件移动同时保持测量精度和对准。
• 高密度、高帧率的全场3D数据实现短循环时间，可日均测量数百件工件。
• 通过光学与蓝色激光技术的结合，优化对难测表面（高光、反光、不同表面处理）的测量；在许多情况下无需工件准备。
• 可配置且可扩展的模块化产品线：交付型 M2/M3/M4 模型（分别支持最大工件尺寸 2 m、3 m、4 m）或完全定制的布局与工业/协作机器人集成。
• 可达成的自动化与离线编程（Creaform Metrology Suite 中的 Automation 模块），便于非专业人员部署并运行自动化检测单元。
• 结果可认证且可追溯：参考 VDI/VDE 2634 第3部分、ISO 10360，并由 ISO/IEC 17025 实验室认可用于实验室测试和验收测试。

产品变体与型号亮点

• CUBE‑R M 系列（M2™, M3™, M4™）— 针对不同工件尺寸的模块化测量单元；适用于交付型或定制化自动化解决方案。
• MetraSCAN‑R BLACK™|Elite — 45 条激光线，大视场，测量速率约 1,800,000 测量点/秒，扫描区域约 310 x 350 mm；针对具有多种几何形状和复杂装配的零件进行了优化。
• MetraSCAN‑R BLACK™|Elite HD — 69 条激光线，提高的分辨率与测量速率可达约 3,000,000 测量点/秒，扫描区域约 190 x 170 mm；专注于板金与汽车应用的高分辨率测量。

页面突出展示的配件与增值件

• 可拆卸安装板 — 兼容叉车的托盘，用于预装零件和夹具，以实现快速更换并将停机时间降至最低。
• 安全远程访问套件 — 集成摄像头与连接工具，用于现场安全的远程故障排除与支持启用。
• Virtek Iris™ 3D 定位系统 — 投影激光引导图案，用于工件与夹具在工作台上的精确对准。
• Productivity Kit — 将扫描与数据处理并行化，实现连续扫描并减少数据处理停滞时间。

特性 / 技术规格

• 车间精度（动态参考）: 0.025 mm (0.0009 in).
• 体积精度（产品文案标称）: 0.078 mm (0.0031 in)（页面亦展示按产品的对比条目）。
• 高分辨率（最佳测量分辨率）: Elite HD 变体为 0.015 mm (0.0006 in)；Elite 变体列为 0.025 mm。
• 测量速率: 高达 3,000,000 测量点/秒（MetraSCAN‑R BLACK|Elite HD）；MetraSCAN‑R BLACK|Elite 为 1,800,000 测量点/秒。
• 扫描区域示例: Elite — 约 310 x 350 mm (12.2 x 13.8 in)；Elite HD — 约 190 x 170 mm (7.5 x 6.7 in)。
• 光源 / 激光线: Elite — 45 条激光线；Elite HD — 69 条激光线。
• 标准与认证: 以 VDI/VDE 2634 第3部分作为验收测试参考；参考 ISO 10360；ISO/IEC 17025:2017 认可实验室。
