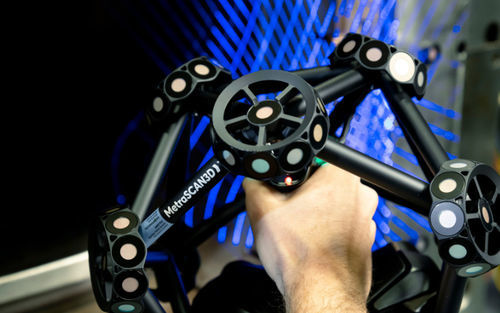

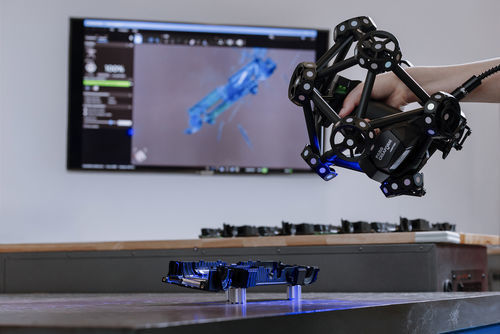

激光扫描仪 MetraSCAN 3D

3D用于 CND尺寸测量

概述
MetraSCAN 3D 系列光学便携式 CMM 三维扫描仪专为车间级计量和生产检测设计。它在振动、部件移动和环境不稳定的生产现场中仍能提供计量级的 3D 扫描与尺寸检测。与 HandyPROBE 配合使用，可实现扫描与探测相结合的完整检验流程。

主要特点

• 高测量速率：1,800,000 次测量/秒
• 光源：30 条蓝色激光线（部分版本另加 1 条）
• 大扫描区域，适配不同尺寸和形状的零件
• 超快启动：无需预热；5 分钟内即可投入使用
• 360° 磁性目标，便于快速安装并提升动态跟踪可见性
• 对车间振动、零件移动和环境不稳定性不敏感（动态参考）
• 蓝色激光技术适用于光亮和反光表面
• 集成摄影测量与自动体积扩展（AVE），支持更大测量体积
• 可选 HandyPROBE，用于结合扫描与探测的工作流程
• 标配 Creaform.OS 软件，用于采集与设备控制

自动体积扩展与精度
AVE 功能允许通过移动 C‑Track 自动扩展采集体积，而无需额外测量。先进的摄影测量与缩放算法可在大型工件上实现准确且可重复的测量结果。

性能与标准

• 精度：0.025 mm（标称值）
• AVE 性能：0.025 mm + 0.015 mm/m
• 测量分辨率：0.025 mm
• 测量速率：1,800,000 次测量/秒
• 验收测试基于 VDI/VDE 2634 第 3 部分与 ISO 10360
• 验收测试使用经 ISO/IEC 17025:2017 认可的实验室

软件与生态

• 标配 Creaform.OS，用于采集与硬件‑软件集成
• Creaform Metrology Suite™ 可用（Scan‑to‑CAD、Inspection、Automation、Dynamic Tracking 模块）
• 兼容主流 CAD 与分析软件生态

可选项与配件

• HandyPROBE（可选）— 手持探测以实现 PCMM 功能
• 自动化套件（可选）— 用于机器人/自动化部署
• 便携工作站与 C‑Track 车间支架 — 车间安装的交钥匙工具

典型应用
产品开发、逆向工程、质量控制与质量保证、维护/修理/大修（MRO）、无损检测（NDT）以及教育科研领域均适用。

特征 / 技术规格

• 型号：MetraSCAN 3D
• 精度：0.025 mm（标称值）
• 自动体积扩展（AVE）：0.025 mm + 0.015 mm/m
• 测量分辨率：0.025 mm
• 测量速率：1,800,000 次测量/秒
• 光源：30 条蓝色激光线（部分版本另加 1 条）
• 启动时间：无需预热，约 5 分钟内可投入使用
• 目标点：360° 磁性目标以增强动态跟踪可见性
• 标准与认证：基于 VDI/VDE 2634 第 3 部分与 ISO 10360 的测试；使用 ISO/IEC 17025:2017 认证实验室
• 可选探测：HandyPROBE（用于扫描与探测结合）
• 软件：Creaform.OS 标配；兼容 Creaform Metrology Suite 模块（Scan‑to‑CAD、Inspection、Automation、Dynamic Tracking）
