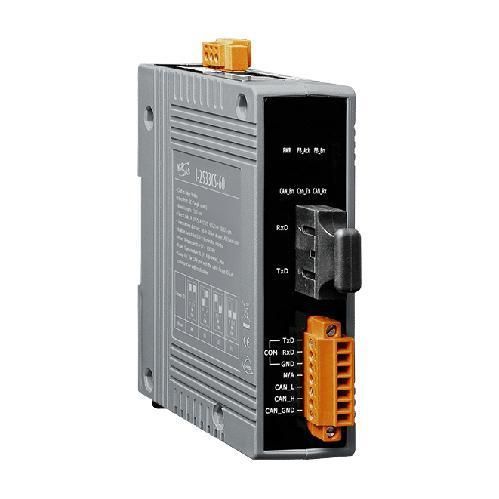

光电变换器 I-2533CS-60

通信光纤CAN Bus

概述
I-2533CS-60 是一款本地 CAN 到光纤的网桥，将电气 CAN 总线信号转换为单模光纤传输。它提供电气隔离并扩大 CAN 段之间的物理隔离，能够在长距离下可靠地互连两个 CAN 网络，并允许两侧使用不同的 CAN 波特率。

要点

• 通过 SC 单模光纤将 CAN 总线传输距离延长至最多 60 km，且不受 CAN 波特率限制。
• 电气隔离可防止一侧网络的总线错误影响另一侧。
• 支持在不同波特率下的两路 CAN 网络间通信，便于灵活集成。

功能

• 光纤类型：SC 接头，单模，100Base-FX。
• 最大传输距离：可达 60 km。
• CAN 收发器：NXP TJA1042；支持 CAN 2.0A 与 CAN 2.0B。
• CAN 侧隔离：2500 Vrms。
• 用于 CAN 波特率选择的旋转开关，支持用户自定义速率。
• 内置可切换 120 Ω 端接电阻。
• 光纤断线检测及诊断指示。
• 用于配置 CAN 消息过滤的工具软件。
• 可拆卸端子块，便于 DIN 导轨安装。
• 相同组 ID 的 CAN 端口之间可相互通信。

技术规格

• 型号：I-2533CS-60 系列。
• 功能：本地 CAN 到光纤网桥（电气 CAN ⇄ 单模光纤）。
• 光纤连接器/类型：SC，单模，100Base-FX。
• 最大光纤传输距离：可达 60 km。
• CAN 收发器：NXP TJA1042。
• 支持的 CAN 标准：CAN 2.0A、CAN 2.0B，符合 ISO 11898-2。
• 隔离：CAN 侧 2500 Vrms。
• 波特率配置：旋转开关；支持用户定义速率及网络间不同速率。
• 终端：内置可切换 120 Ω 端接电阻。
• 安装：可拆卸端子块用于 DIN 导轨安装。
• 诊断/工具：光纤断线检测；用于配置 CAN 消息过滤的工具。
• 网络行为：隔离网络间的总线错误；支持不同波特率网络间的通信。
