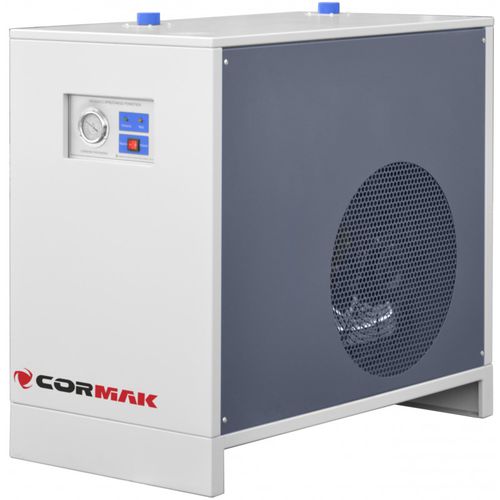

压缩空气干燥器的目的是降低压缩空气的温度,并去除流动空气中的水和油微粒。这是一个两步过程。
第一步
首先,压缩空气到达空气-空气热交换器,在逆流中被离开蒸发器的空气冷却。
第二步
第二步,压缩空气进入冷却回路蒸发器,在冷却剂的作用下,压缩空气的温度降至露点。在这两个步骤中,压缩空气中几乎所有的油和水都会液化。离开干燥器后,空气进入高效分离器,液化的冷凝水从空气中分离出来,并通过自动排水阀从外部排出。然后,与冷凝水分离后的空气返回热交换器,在那里重新加热,进而降低压缩空气的相对湿度。
冷却系统可根据待处理空气的数量和温度自动调节冷却效率。这是通过变速风扇实现的。
技术数据
- 入口/出口管直径(英制) 1"
- 入口温度 =< 38 摄氏度
- 露点 3 摄氏度
- 最高 16 巴压力
- 2800 升/分钟 效率
- 230 伏电压
- 尺寸750x450x720 毫米
- 制冷剂R134a,550 克
---
