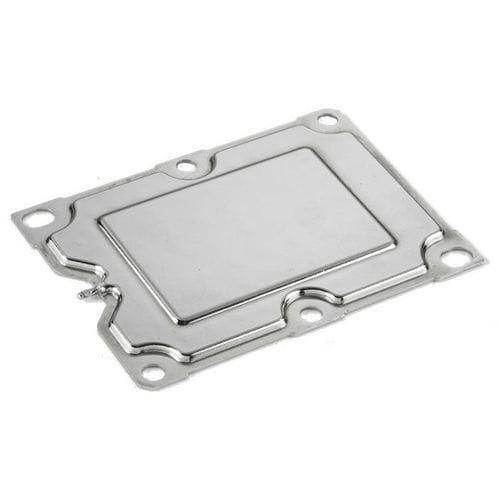

蒸汽室散热片

铝制用于电子仪器

蒸汽腔是一种刨削热管，由以下部分组成： 蒸发器（与热输入区域接触） 一个密封的蒸汽室，内装工作流体（见下文），将热量从蒸发器传递到冷凝器 冷凝器，传递的热量在冷凝器表面冷却 二维散热。 蒸发腔经常与热管混淆，虽然两者有一些相似之处，但还是有很大区别。热管是以线性结构将热量从一端远程传导到另一端，而蒸汽室则是将散热均匀分布。 在蒸发室的工作过程中，"热源 "将热能传递到蒸发室的蒸发器一侧。这些热量将密封腔室中的（工作）液体转化为 "蒸汽"。 然后，蒸气通过灯芯冷却到冷凝器的表面，通过对流冷却、强制空气对流冷却或液体冷却将热量带走。 一旦蒸汽冷却成液体，就会通过毛细作用返回蒸发器，如此循环往复，使蒸汽室成为一个高效的热管理设备。
