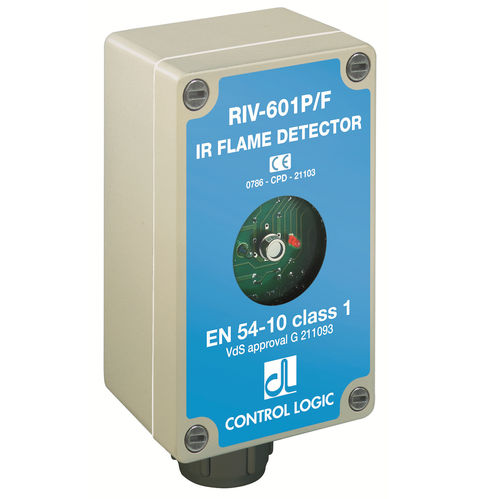

IR红外线火焰探测器 RIV-601P/F

IP66

铸铝防水外壳，IP66级防护（防尘、防水）。可使用RIV-601P/FA型号的防爆型。 电源电压24VDC±15%（20至28V）。待机状态下电流消耗13 mA（0.25W），报警状态下电流消耗50 mA（最大1.5W，包括测试用的20 mA）。 在+24V和+测试（T+）上有抗逆转二极管。 光谱响应红外线1至3微米。 调谐到火焰脉动频率（闪烁）。 视野90°锥体。探测器可以看到视场外或通过反射间接看到，甚至可以通过烟雾看到，但灵敏度降低。 灵敏度为距离的2-3%，这意味着可探测到的最小的火焰尺寸为距离的2-3%。例如，在10米处，最小的火焰尺寸是20厘米。典型的覆盖数字是在20米距离时为400平方米。 报警延迟时间设置为5秒。可在1至10秒内调整。复位是自动的。探测器在火焰启动5秒后开启。火焰停止后，探测器立即返回关闭。 前面的LED灯在报警时亮起。在测试过程中，它很快就会闪烁。 输出在转换SPDT继电器触点上，额定电流为30VDC。其他输出为NPN晶体管集电极开路，额定电流为50mA 24VDC，报警时为低电平。 内置 "电测 "装置，用于远程监控探测器的能力。需要一个24VDC ±15% 20mA。内置调制器。当测试电路通电时，放在传感器附近的一个小白炽灯开始跳动，以模拟火焰。在测试过程中，探测器每隔4秒就会开启半秒。茶叶测试可以从控制面板上进行远程控制，也可以通过接线来实现连续和自动操作。
