电压控制继电器 RSR series

欠压交流用于电动机

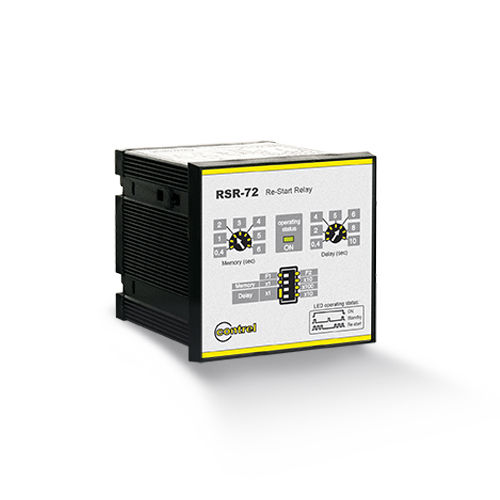

RSR-72型重启和再加速继电器旨在实现电机自动重启，即在因线路电压短时中断或跌落导致控制和保护装置跳闸后，执行该操作。 RSR-72型继电器可在电机停止后，根据工作流程以正确的顺序实现自动重启。该继电器采用嵌入式安装、面板安装或35毫米DIN导轨上的可抽式无盖插座式外壳。 前面板设有用于设置的电位器和微动开关，以及一个用于指示工作状态的LED指示灯。 一般特性 RSR-72继电器需与保持触点配合使用。 与 RSR-72 不同，RSR-72A 在电机/接触器重启后会保持触点闭合。该继电器可设置 0.2 至 60 秒的记忆时间，以及 0.2 至 1000 秒的延迟时间。 只要在设定的记忆时间内发生电压缺失（或电压值低于额定电压的 65%），随后电压恢复（至少达到额定电压的 90%），则在设定的延迟时间过后，电机重启输出将被激活。 如果电压在记忆时间结束后恢复，则不会发生自动重启；而如果电压在少于0.2秒（最小记忆时间）内恢复，电机将重新加速。 如果再加速功能已激活，且电压在少于 0.2 秒（再加速的最大时间）内恢复，电机将立即再加速；如果再加速功能未激活，则在延迟时间过后，电机将自动重启。
