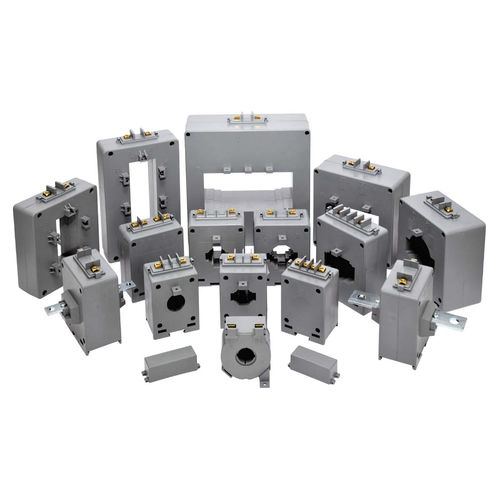

测量变压器 TCB

电流封装DIN导轨

电流互感器是专为配合广泛的电力监测产品系列而设计的关键组件。从简单的电能表到世界一流的电能质量表，这些经过验证的产品可满足任何需求。 随附可密封端盖 可根据要求提供不同规格 安装方式：通过电流互感器随附的配件，可安装在墙壁、电缆/穿线杆或DIN导轨上 （视型号而定） 测量变压器 可通过双快接端子或将两根导线连接至同一端子，实现端子短路或接地。 保护用电流互感器 当电流互感器用作保护继电器的电流源时，其电气特性与测量用电流互感器不同。 事实上，测量用电流互感器在初级电流为5P时应使磁路饱和；而对于保护用电流互感器， 则必须确保次级电流值能跟随初级电流的增加，直至达到10-15-20 In，从而保证在 发生意外故障电流时继电器能够动作。 重要的是，切勿使电流互感器的负载功率（P）超过规定值，以免改变电流互感器的饱和值。 P=RI²，其中： P=电流互感器的负载 R= 继电器电阻 + 电缆电阻 I= 电流互感器的额定二次电流 双比变压器 二次侧双比： S1-S2 为低值，S1-S3 为高值
