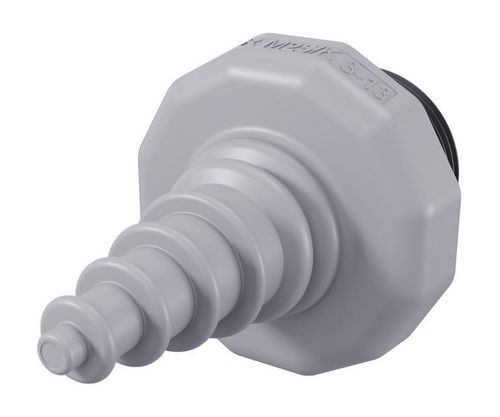

IP54电缆引入板 KES-R M25/K 3-13 GR

IP66用于电缆UL94 V-0

产品概述
适用于未成端电缆的圆形电缆引入件（锥形），型号 KES-R M25/K 3-13 GR。支持卡扣安装和螺丝安装；卡扣安装时防护等级为 IP54，螺丝安装时为 IP66。材质：聚酰胺 6.6，密封材料：TPE。颜色：灰色。

商业信息

• 货号：28925.6
• GTIN (EAN)：4044211254872
• 产地：DE
• 海关税号：39259020
• 包装类型：塑料袋
• 包装单位：5 PC
• 含包装单件重量：14.92 g
• 不含包装单件重量：14.1 g

技术数据
尺寸

• 总高：61.5 mm
• 安装高度：41.5 mm
• 长度：38 mm
• 宽度：38 mm

连接数据

• 电缆直径范围：3 mm – 13 mm
• 导线数量：1

其它技术数据

• 螺纹/进线尺寸：M25
• 安装方式：卡扣（快速安装）和螺丝
• 防护等级：IP66（螺丝安装），IP54（卡扣安装）
• 带锁紧螺母时最大板厚：11 mm
• 卡扣安装最大板厚：2.5 mm
• 最小板厚：1 mm
• 锁紧螺母扭矩：3 Nm
• 适用于无插头电缆
• 开孔形状：圆形

材料与温度

• 材料：聚酰胺 6.6
• 密封材料：TPE
• UL 94 阻燃等级：V-0
• 无卤：✓
• 无硅：✓
• 工作温度范围：-40 °C 至 80 °C

环境与合规

• 符合 REACH（参考日期：2026-02-04）
• 符合 RoHS
• EU-POP 符合
• PROP 65 符合
• TSCA 符合

下载
提供用于 CAD 集成的 STP 模型（页面列出文件）。

技术特性

• 型号系列：KES-R
• 参考型号：KES-R M25/K 3-13 GR
• 电缆直径：3–13 mm
• 防护等级：IP66（螺丝），IP54（卡扣）
• 材质：聚酰胺 6.6，密封：TPE
• 尺寸（L × W × H）：38 × 38 × 61.5 mm
• 单件重量（不含包装）：14.1 g
• 颜色：灰色
