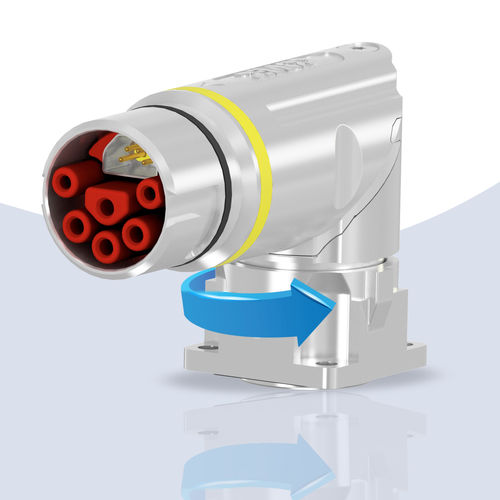

混合连接器

以太网卡口式屏蔽

CONEC 混合连接器概述 CONEC 混合连接器即将通过 IEC 标准 61076-2-118 的认证。 对于电机、伺服驱动器或线性单元/驱动器的传统布线而言，布线、维护和诊断所需的时间和成本非常高。 每台电机的供电和控制都要使用来自开关柜的独立电缆。这种做法不仅占用大量空间，而且成本高昂。 新的 CONEC 系列产品开发出了一种紧凑型混合连接器系统，将供电和数据传输集成在一个连接器中。这项技术相当于现代连接和接口布线技术。 根据不同的应用，有 B12、B17、B23 和 B40 四种尺寸可供选择。虽然针脚数量和允许电压因尺寸而异，但 360° 屏蔽数据芯线始终如一，专为导线截面为 AWG22 的工业以太网 Cat 5 而设计。 CONEC 推出的这种混合连接器系统包括带包覆成型电缆的连接器、可现场安装的连接器以及用于设备侧安装的插座。 每个针脚布局至少有 2 种不同的编码，通过不同的色环进行光学标记。因此，在不同的应用中不可能出现错插的情况。 插座有多种外壳形式，可用于正面和背面安装，外壳外部或内部的安装高度也各不相同。 因此，无论是采用菊花链拓扑结构还是不采用菊花链拓扑结构，都可以通过节省成本的单电缆解决方案实现分散式布线链。
