蝶阀 LD151

手动用于饮用水用于冷却水

产品概述
Apollo 的 LD151（lug 型）和 WD151（wafer 型）球墨铸铁蝶阀，适用于工业、商业及 HVAC/机电系统。可选尺寸 2"–24"（LD151 lug：2"–24"；WD151 wafer：2"–12"）。兼容 ANSI 125# 与 150# 法兰，配 ISO 5211 顶板，可直接安装气动执行器与齿轮操纵器。符合 MSS SP-67 与 API 609，LD151（3"–24"）满足 AWWA C-504 性能要求。适用于额定压力范围内的末端双向封闭（dead-end）工况。

应用

• 供暖系统（HVAC）
• 冷却回路
• 饮用水输配

尺寸（选定值）
d1：469.9 mm
DN1：8"
l1：32 mm
d2：610.1 mm
DN2：8"
l2：32 mm
M1：63 mm
M2：356 mm
H：289 mm
h1：45 mm
Y：45 mm
V：244 mm

产品信息

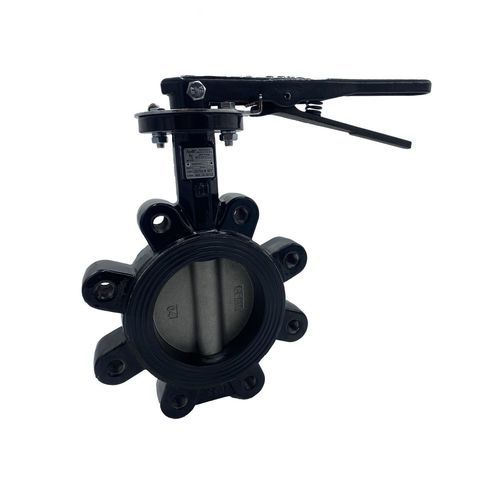

产品：Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
带 GTIN 的货号：LD15108SE11 (00191988183011)
带 GTIN 的产品编号：LD15108SE11 (00191988183011)
制造商：Aalberts integrated piping systems Americas, Inc. (Apollo)
产品组：LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
尺寸：8"
重量：43.5 lb

特性

• 颜色：黑色
• 材料：阀体为球墨铸铁（ASTM A536 65-45-12）
• 表面处理：无
• 形状：直线型
• 连接类型：lug 型
• 密封材料：EPDM

技术参数

• 最高工作压力（液体）：200 psi
• 介质最低温度：32 °F
• 介质最高温度：200 °F

通用信息

• 产品组：阀门（EPDM）
• ETIM 类别：EC010910 蝶阀
• 原产国：泰国
• 品牌：Apollo
• 系列：LD151
• 产品类型：LD151
• UNSPS：40141619

特性 / 技术规格

• 货号：LD15108SE11
• GTIN / EAN：00191988183011
• 尺寸（公称直径）：DN 200 (8")
• 重量：43.5 lb
• 阀体材料：铸铁（ASTM A536 65-45-12）
• 阀板材料：不锈钢
• 阀轴材料：不锈钢
• 主轴初级密封：丁腈橡胶（NBR）
• 阀座 / 密封：EPDM 橡胶
• 最大工作压力（液体）：200 psi
• 介质温度范围：32 °F 至 200 °F
• 连接类型：lug 型
• 所有连接处外管径：469.9 mm (18.5")
