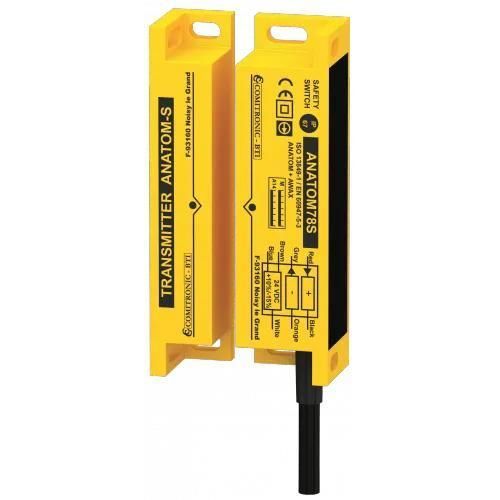

恶劣环境安全感应器 ANATOM series

产品描述
用于危险机械的门/外壳位置监测。无接触编码电子传感器，设计为与 AWAX 控制器配合使用的非自治式设备。适用于多入口应用的低成本方案，与 AWAX 控制器配合可实现较高的安全性能（最高可达 PL = e）。

技术参数
危险故障前时间：MTTFd = 334 年
最大激活距离：10 mm（滞后 2 mm）
安全输出 / 诊断：2 x 常开 (250 mA 最大) 冗余 24 V / 1 x PNP 接点 250 mA
检测编码：单码，不可篡改
指示：LED 显示编码识别
复位：自动
固定方式：4 个防篡改 M4 螺钉（可选件：BH4）
安装位置：视版本而定（见各型号）
材料：根据型号为 PA6、INOX316L（不锈钢）或聚碳酸酯（PC）
电气连接：固定电缆（3、6、12 m）或带 M12 接头的线缆（50 cm、130 cm）或金属 M12
防护等级：IP67 / IP68（PA6、PC）或不锈钢时为 IP69K（新一代）
工作温度：-25°C 至 +60°C
标识 / 认证：通过丝网印刷或激光刻印的序列号；UL 508 / C22.2 no.14 C-UL-US 列名 34CB（档案 E214209）
注：MKT 和 M12 版本不适用。

ANATOM 系列产品之间的差异

• ANATOM6S
• ANATOM6S-PLC
• ANATOM78S
• ANATOM98S
• ANATOM78S-485

特性 / 技术规格

• 功能：用于危险机械的门/外壳位置控制
• 技术：无接触编码电子传感器（单码，不可篡改）
• 安全输出：2 x 常开 (250 mA 最大) 冗余 + 1 x PNP 250 mA
• 激活距离：10 mm，滞后 2 mm
• MTTFd：334 年
• 连接选项：固定电缆（3 / 6 / 12 m）或带 M12 接头的线缆（50 cm / 130 cm）或金属 M12
• 材料：PA6、INOX316L（不锈钢）或聚碳酸酯（PC）
• 防护等级：IP67 / IP68（PA6、PC）或 IP69K（不锈钢新一代）
• 工作温度：-25°C 至 +60°C
• 固定件：4 个防篡改 M4 螺钉（可选 BH4）
• 标识 / 可追溯性：通过丝网印刷或激光刻印的序列号；UL / C-UL-US 列名
