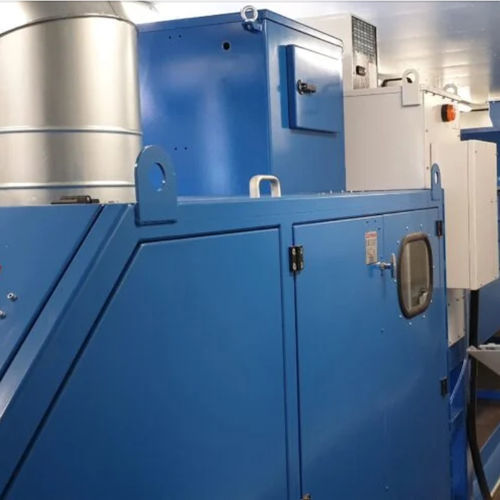

化工分选设备 CXR series

用于矿产工业X 射线自动

进料被送入振动槽，在振动槽中，单个岩石在落入水平皮带之前被分离。岩石被送到X射线分析装置，在传送带的末端进入光学分析区。在这个区域，颗粒的不同光学特性被分析和记录。 在动态条件下，由光学相机（线扫描相机）和X射线分析仪拍摄图像。该系统由基于工业PC的控制系统根据选定的分离标准采用分离算法进行操作。每个颗粒都可以根据其尺寸、形状和结构进行识别，并记录其在传送带上的位置，以便进一步剔除。 图像处理的结果可以显示为一些不同的参数，描述材料的特性。除了材料的颜色和内部结构外，还有50多个参数（如直径、周长、质量中心、惯性矩、颗粒方向、伸长系数等）通常用于颗粒形状识别。这些参数的其他组合也可用于区分感兴趣的颗粒。每个颗粒都有指定的位置和尺寸，因此可以使用剔除机构（空气喷嘴）将它们从物料流中分离出来。
