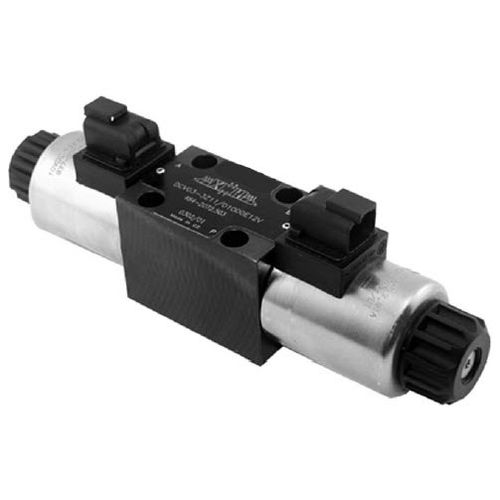

DCV 03 定向控制阀包括:外壳(1)、带两个中心弹簧的控制轴(5)和圆柱形操作螺线管(2,3)。
三位方向阀有两个螺线管和两个弹簧。 双位置方向阀有一个螺线管和一个回弹簧或两个螺线管和一个止动组件。
操作螺线管为 DC。 对于交流电源,螺线管配备一个整流器,该整流器直接集成到线圈中。
插头连接器(6,7)可以旋转 90°。 通过松开螺母(8),螺线管可以旋转 360°。 这使得螺线管无需打开阀门即可更换。
在螺线管故障或电源故障的情况下,阀轴可以通过手动覆盖 (9) 驱动,前提是 T 端口中的压力不超过 25 bar [360 psi]。
阀座 (1) 是磷酸盐涂层。 操作螺线管(2,3)是镀锌的。
-3 位、4 路和 2 位、4 路方向阀
-带独立操作线圈的圆柱形工作电磁阀-连接器可旋转 90°
-4 路线轴-减少对流体粘度的功能依赖
-按钮手动覆盖
-安装尺寸符合 ISO 4401-03 第二和第二和第二和第二和第二和第二和第二的日期
---
