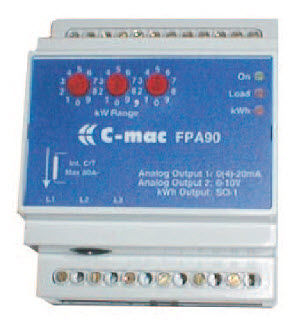

功率监控系统 FPA90

测量变压器

监控三相电机等的功耗。 计量电压 3 x 380 V 至 3 x 460 VAC 内置电流变压器，用于直接监控高达 80 A 的可选计量范围从 0,1 kW 至 70 kW 模拟输出和脉冲输出用于千瓦时 可选分频器和平均功能 根据 CE 和 EMC 法规 C -MAC FPA90 监控对称三相负载的消耗功率，如电机等，该单元有一个内置的电流变压器，使得可以监控负载高达 460 VAC-80 A 直接。 转换器连接到与负载相同的三相电源电压，其中一个相通过单元中的孔，用于监控负载电流。 所需计量范围（以 kW 为单位）通过单元前端的 3 个旋转开关进行调整。 该转换器提供模拟电流和电压输出以及脉冲输出，当监控功率与所选计量范围相同时，输出处于最大值。 所有输出均与电源电压电流分离。 此外，该单元有 3 个数字输入，用于选择模拟输出信号、脉冲比和输入滤波器。 如果负载非常不稳定，则使用输入滤波器，这样，输出信号更加稳定。 该装置还提供 3 个 LED 指示灯
