连续螺旋钻机 CH 4

土工学打桩挖掘机用

概述

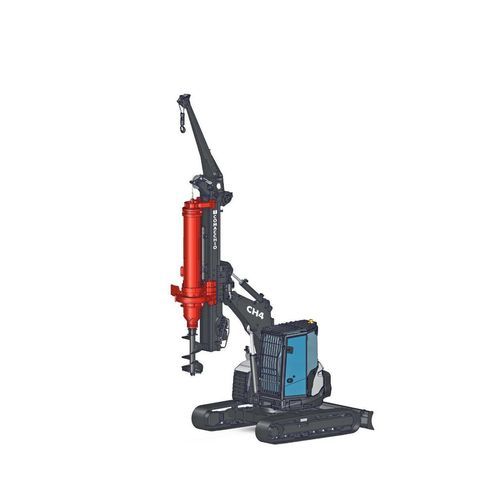

CH 4 桩工钻机以紧凑型挖掘机底盘为基础，配备模块化钻杆和通用回转头，在地基工程中具有高度适应性。

主要产品说明
伸缩臂的超大作业半径和零尾部回转能力允许在多种位置进行钻进，覆盖较大的作业范围。可变宽度的履带底盘在最大伸展时仍能确保优良的稳定性。该钻机配备通用回转头，输出可达43.7 kNm的扭矩，支持高效的Kelly钻进和CFA灌注桩工法。紧凑的驾驶室和控制系统针对狭小工地进行优化，保证操作安全、舒适且机动性强。

可用文档
技术数据表 / 产品宣传册（CH 4）以 PDF 格式提供。

主要特性

• 通用回转头，支持 Kelly 钻进及 CFA 灌注桩
• 伸展臂作业半径大且具备零尾部回转能力
• 可变宽度底盘在最大伸展时确保稳定性
• 适用于狭小工地的紧凑驾驶室及控制布局

技术规格（表）
履带总宽 | EU: 2.320 - 2.920 mm | US: 7' 7" - 9' 7"
柴油发动机功率 | EU: 54 kW | US: 73 HP
提升拉力 CS（缸体系统）| EU: 60 kN | US: 13,488 lbs
下拉拉力 CS（缸体系统）| EU: 60 kN | US: 13,488 lbs
主绞车牵引力 | EU: 65 kN | US: 14,612 lbs
辅助绞车牵引力 | EU: 27 kN | US: 6,069 lbs
额定最大扭矩 | EU: 44 kNm | US: 32,450 lbf-ft
最大扭矩 | EU: 35 kNm | US: 25,800 lbf-ft
回转速度 | EU: 48 rpm | US: 48 rpm
运行重量范围 | EU: 15 - 16 t | US: 33,070 - 35,300 lbs

Kelly 桩配置（表）
最大直径 | EU: 1.000 mm | US: 3' 3"
最大深度 | EU: 27,8 m | US: 91' 2"

CFA 配置（表）
最大直径 | EU: 750 mm | US: 2' 6"
最大深度 | EU: 12,1 m | US: 39' 8"
拔出力 | EU: 170 kN | US: 37,217 lbs

特性 / 技术规格

• 型号: CH 4
• 通用回转头 额定最大扭矩: 44 kNm (32,450 lbf-ft)
• 最大扭矩（备用）: 35 kNm (25,800 lbf-ft)
• 回转速度: 48 rpm
• 柴油发动机功率: 54 kW (73 HP)
• 提升 / 下拉 CS: 60 kN (13,488 lbs)
• 主绞车牵引力: 65 kN (14,612 lbs)
• 辅助绞车牵引力: 27 kN (6,069 lbs)
• 运行重量范围: 15 - 16 t (33,070 - 35,300 lbs)
• Kelly 桩: 最大直径 1.000 mm; 最大深度 27,8 m
• CFA 桩: 最大直径 750 mm; 最大深度 12,1 m; 拔出力 170 kN
