定制凸轮

径向

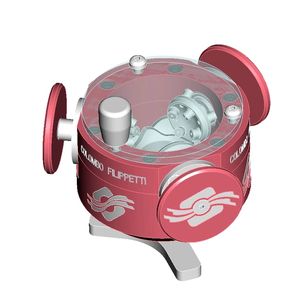

球形凸轮可以被认为是圆柱形凸轮的发展和优化。在下面的图片中，圆柱形凸轮（图1）和球形凸轮（图2）的运作原理被示意性地显示出来。 球形凸轮和圆柱形凸轮的基本区别在于从动轮（C）中的从动件的方向。在圆柱形凸轮中，从动件的轴线与输出旋转轴线平行，而在球面凸轮中，从动件的旋转轴线（C）将始终穿过凸轮旋转轴线（B）和输出旋转轴线（A）的交点。 在球形凸轮中，与常用的圆柱形凸轮不同，从动件和凸轮轮廓之间的接触面是恒定的，使用从动件的整个高度。在圆柱形凸轮中，接触面的高度在旋转过程中是变化的。由于这个原因，工程师必须增加圆柱形凸轮的直径，以获得更好的接触，但机器的紧凑性和速度会降低。 凸轮轮廓和从动件之间的接触不会产生任何轴向滑动运动，所以摩擦力会减少，并且。 效率提高 可靠性提高 寿命增加 运行速度提高 减少了维护
