挠性视频内窥镜 GTD series

用于管道检查铰接式小直径

概述

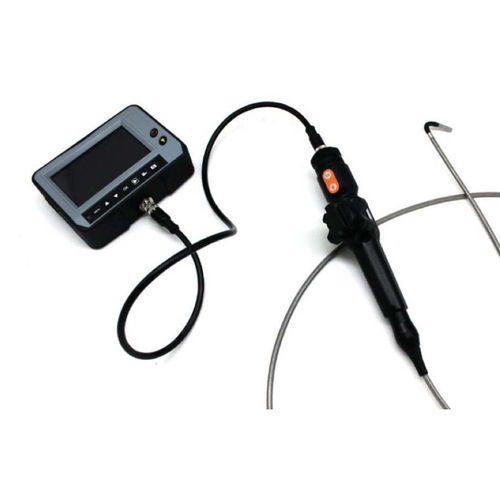

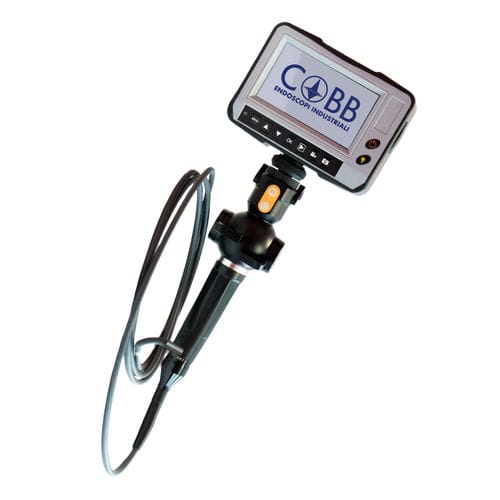

COBB Fibre Ottiche 的 GTD 系列柔性视频内窥镜，面向需要一台模块化设备覆盖多种工业检测场景的应用而设计。系统支持可互换探头，配备可旋转可拆卸的监视器，以适应不同检测环境，减少对多台专用设备的需求。

主要特性

• 可用外径：4.0 mm、5.5 mm
• 探头长度：1.5 m 至最长 10 m（根据外径而定）
• 四向可动的检测头，弯曲角度超过 180°，支持逆向视角
• 高效可调 LED 照明
• 插入管采用钨编织护套，耐磨性高
• 模块化设计，监视器可旋转并可拆卸，便于更换探头
• 防护等级 IP67，适用于恶劣环境

应用

• 工业管线和受限空间的检测
• 裂纹、异物及磨损检测
• 焊缝检测及无法直接接触的内部组件核查
• 需要逆向视角的弯头和内部表面检查

显示与软件
配备 4.3" 彩色 LCD，具有防眩光处理和图像优化功能。板载软件提供图像处理与增强功能，支持深入的检测分析。

技术规格

• 型号 / 系列：GTD
• 外径：4.0 mm；5.5 mm
• 探头长度：1.5 m；2.0 m；3.0 m；5.0 m；（5.5 mm 另有 8.0 m、10.0 m）
• 活动方式：四向机械摆动；弯曲角度 >180°（逆向视角）
• 插入管保护：钨编织护套
• 照明：高效可调 LED
• 显示屏：4.3" 彩色 LCD，防眩光，具图像优化功能
• 监视器：可旋转、可拆卸；模块化探头系统
• 板载软件：图像处理与增强功能
• 防护等级：IP67
• 传感器：VGA CMOS 1/8"（约 480,000 像素）
• 记录：照片（jpeg/bmp/jpg）、视频（AVI）；SD 卡槽；USB 接口
• 电源：4200 mAh 锂电池和/或交流电 100-220/240 VAC

型号与编码（摘录）

• GTD Ø 4.0 mm：示例编码 GTD4.0-1500/0、GTD4.0-2000/2、GTD4.0-3000/4、GTD4.0-5000/2（具/不具备关节功能及多种长度）
• GTD Ø 5.5 mm：示例编码 GTD5.5-1500/0、GTD5.5-2000/2、GTD5.5-3000/4、GTD5.5-10000/4（可选型号最长至 10 m）
