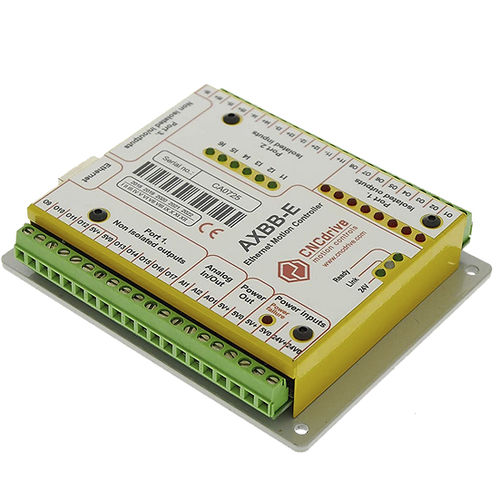

CNC数控运动控制器 AXBB-E

6轴以太网高速

AXBB-E 是带以太网接口的数控运动控制器和辫子板组合。该设备可与控制计算机的网卡连接进行通信。 可以直接连接或通过局域网（LAN）中的路由器/交换机设备连接。这使其成为 UCCNC 运动控制软件的绝佳搭配。 该设备可用于控制带有步进和方向接口的步进或伺服电机控制器的机床。 8 个隔离输出用于驱动继电器、固态继电器、激光控制器或其他需要隔离的设备。6 路隔离输入用于输入传感器、开关和按钮信号。有一个带隔离输出的安全电荷泵电路。 控制器最大可输出 400kHz 步进频率，最多可与 6 轴一起工作，但电路板上只为 4 轴连接了 8 个专用步进和方向信号引脚，但软件侧的 I/O 可自由配置为任何引脚，因此可根据需要使用所有 6 轴。除了辫子信号外，电路板上还有一个 IDC26 端口，具有标准 LPT 端口引脚。 如果需要，可以使用 IDC26 转 DSUB25 电缆（不包括）将另一个标准 LPT 端口兼容的辫子板连接到设备上，以扩展 I/O 数量。电路板还有 2 个模拟输入通道，可与外部连接的电位计（不包括）配合使用。 推荐的电位计满量程电阻为 1k 至 10k 欧姆。模拟输入通道可用于在软件中控制进给速率超控和主轴速度超控。
